匹磁在线溶解氧测定仪OD7685操作指南

匹磁溶氧仪OD7685附件包括：

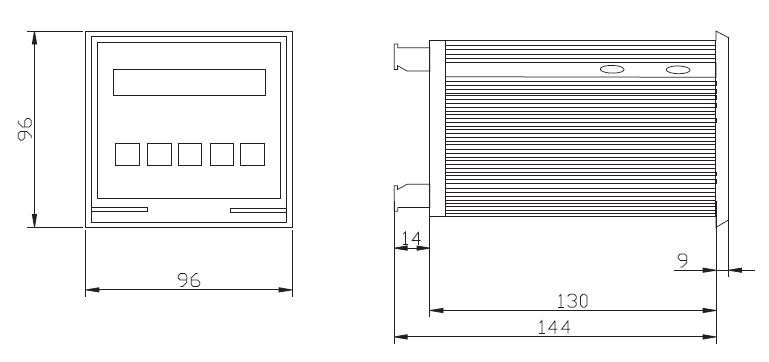

外形尺寸如下：

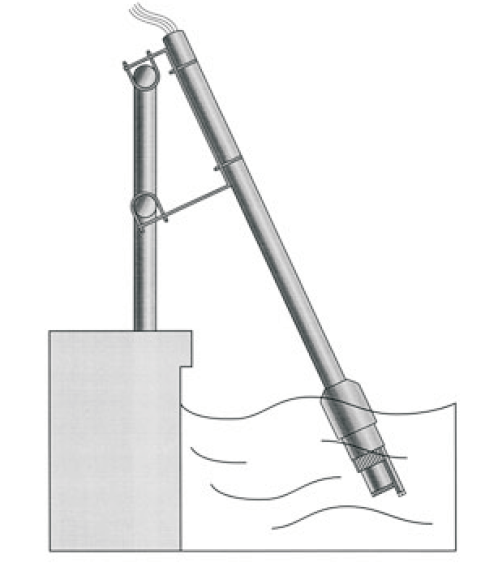

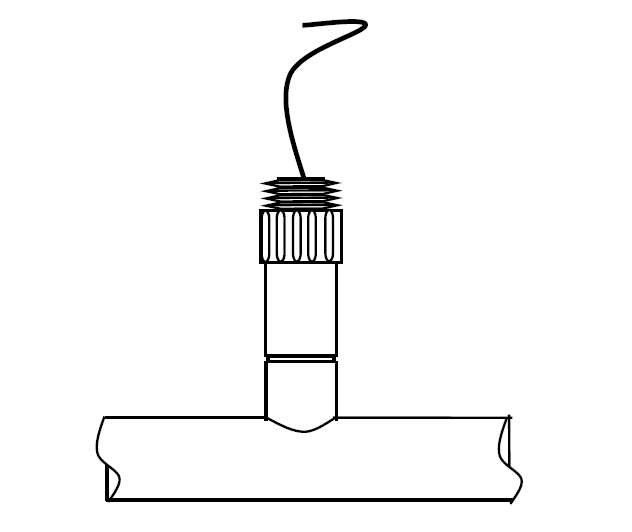

溶解氧探头安装示例：

DO电极护套与电极组装图：

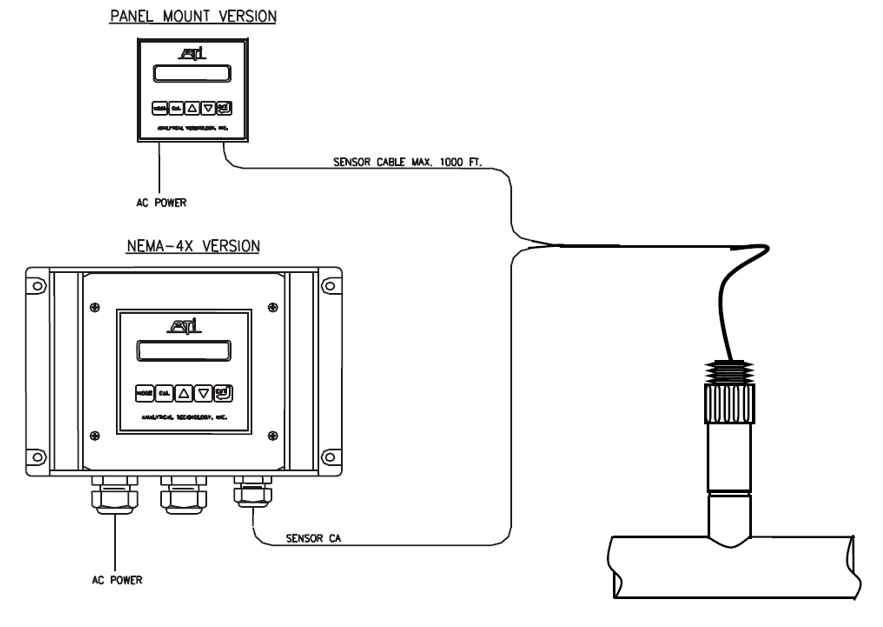

监测系统安装图


安装方法：
1、OD7685安装：OD7685溶解氧测定仪为盘装式安装，安装于仪表柜上，如果挂墙安装，必须配仪表盒。
2、SZ654.1安装：在线安装在主水管上或潜水式安装于水池中。
3、电气连接

• 电源连接：OD7685电源采用220V/50Hz，OD7685背面的接线端子与电源连接编号如下：

注意：
1、在通电前一定要确认接线正确，错误的接线可能导致仪表损坏
2、取电不能从大功率设备的旁路
3、电源线与信号线分开

• SZ 654.1连接：将SZ654.1传感器的电缆与OD7685背面端子按如下说明连接

注意：不要在中间切断电缆，需延长电缆接线，请用高绝缘的接线盒连接。

• 4-20mA模拟信号连接（用于记录仪、充氧设备、微机：转发器）

D、控制继电器连接
OD7685提供两个SPDT控制继电器，可以用于开关控制充氧设备、电动阀、电磁阀、泵等。
A继电器


B、继电器


E、警报继电器C
OD7685内置一个SPST警报继电器C，用于激活高/低报警器。
C继电器

F、自动清洗继电器D
OD7685内置一个SPST继电器，该继电器可以用于控制配备有自动清洗系统的传感器进行定时清洗。

说明：一般情况下，该继电器不须使用
注意：以上是匹磁溶氧仪OD7685所配置的功能的接线标示，并不意味用户需要按上述标示全部连线；用户应该根据自己使用的实际要求，选择必须的接线。
使用与维护
1、监控仪
仪表使用条件：
电源：220V/50Hz ±10%
环境温度：0-50℃
湿度：0-95%
要求：防潮、防化学烟雾以及避免强光直射与雨淋。
2、传感器

• 贮存时应保持膜片湿润，并防止电解液流失。

• 定期更换膜片及电解液，更换周期依使用情况而定（通常3-6个月更换一次）。

• 当传感器的响应速度太慢（传感器在零DO溶液中，如2%亚硫酸钠溶液中，其零位值响应大于30秒或者零点电流太高的情况下，需更换电解液及膜片。

• 传感器新更换膜片或电解液后，必须重新校正，换新膜片后必须经过24小时以上活化（浸于自来水中）才能正常使用。

• 膜片上如有沉积物，可以用清水浸泡去除或用2%的HCL溶液清洗。
