匹磁在线电导率测定仪C7687安装说明书

适用范围：水产、食品饮料、纺织业、化学工业、纸和纸浆、地下水、饮用水、制药、水处理、电镀、印刷业、灌溉、游泳池等。

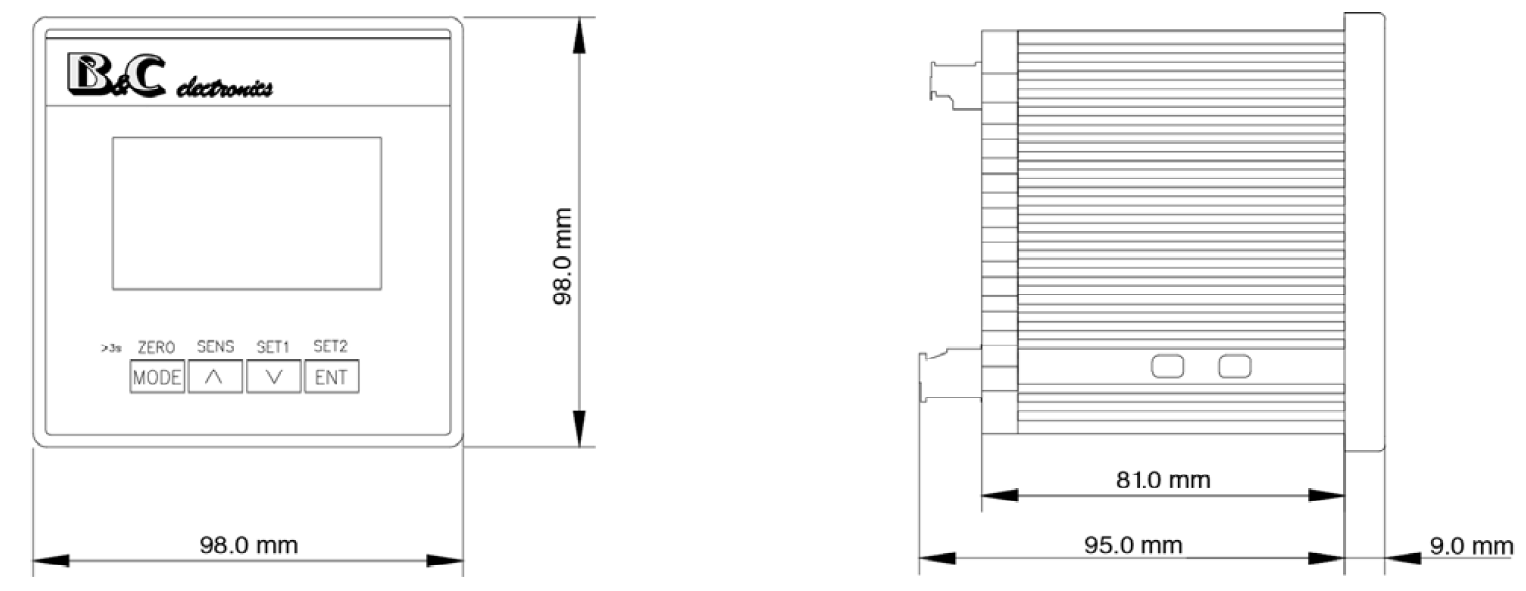

C7687外形尺寸图：



电导率测定仪安装步骤：
安装附件的固定
被测介质的接驳，流速控制的准备，护套管的配置安装。

1. 取样点的位置确定，本传感器建议安装方式为：

2. □旁路取样 ，其他安装方式请联系代理商：在线插入式安装□/在线沉入式安装□

3. ■插入式安装，请务必确认测量点的介质情况是否符合传感器的测量要求：被测介质是否具有腐蚀性□/压力□/温度□/介质的清洁情况□/插入式护套管的材料□安装点要绝对避免管道空管或罐体空罐导致的电极干置可能，否则需要有应急方案；具体情况请咨询仪表代理商□沉入式安装，请务必确认测量点的介质情况是否符合传感器的测量要求：被测介质是否具有腐蚀性□/远离搅拌和水流□/温度□/介质的清洁情况□/沉入管的密封性□ 确认测量电极安装位置远离可能有机械撞击的位置，防止搅拌，进出口强劲水流，距离池壁或其他的大型障碍物50cm以上距离，防止有挂物现象产生，防止苔藓产生，测量点是能反映整个安装点要绝对避免水池放空导致的电极干置可能，否则需要有应急方案；具体情况请咨询仪表代理商

4. 选用旁路测量时，调压取样阀的设立：是■/否□

5. 选用旁路测量时，本次测量的流量控制的方法：通过取样阀■/专设减压阀□


传感器的接线
传感器线缆应与电源线分开走线，防止干扰。

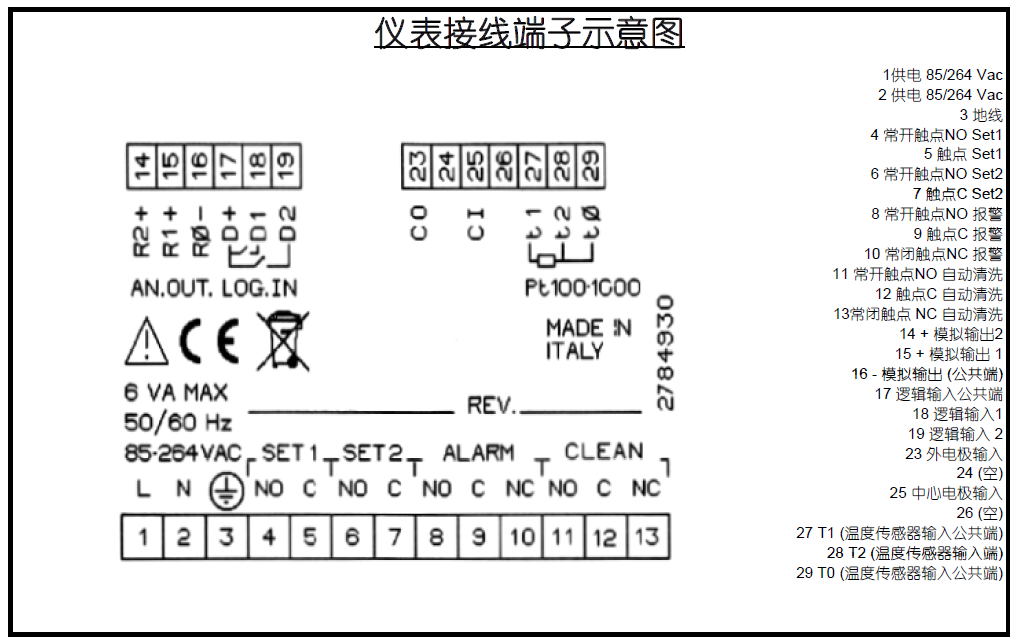

（两电极探头输入） 将SZ3273.1电极：CO-23，CI-25，分别连接到端子23，25； 温度电极Pt100/Pt1000请连接到端子：27，28-29
（四电极探头输入） 详见探头之接线说明。内置PT100温度探头 ，请连接到端子：27，28-29
电气接线（请遵照电工通用法则，断电进行本步骤）
确保您所提供给匹磁C7687电导率仪的电源是干净电源，供电电源回路为：端子1，2对应本仪表供电电源是：220Vac■/24Vdc□；110Vac□/24Vac□带隔离装置□/独立供电■/电源大回路无变频器■/无其他大功率设备■模拟输出：第一路输出15，16(+/-)，第二路为温度输出14，16(+/-)，两路输出可任意选择对应.
仪表显示

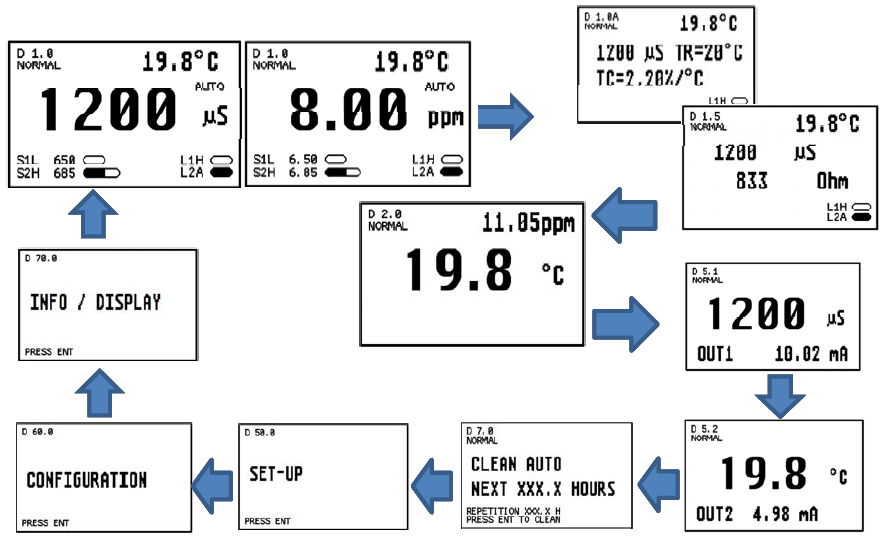

在开机状态下，按"MODE"键可以切换显示界面：从电导率显示 /TDS显示 - 多路显示 - 两路模拟输出分别对应参数显示 - 自动清洗控制/CLEAN -各组继电器设置/SETUP - 参数设定主菜单/CONFIGURATION - 仪表信息INFO/DISPLAY


必要的参数设置/电导率、TDS
对于C7687，按“MODE”键8次，到显示“CONFIGURATION”，按“ENT”两次跳过密码输入，通过操作按键“▲” “ ▼”“ENT”键进行选择，更改和确认，参见操作手册，主要参数几个如下：
C1.1MEASURE TYPECONDUCTIVITY" 中选择测量参数： CONDUCTIVITY 、 TDS 、
C1.2 K CELL 1.0 "中探头的K系数（探头量程）：0.01/0.1/0.5/1.0/10
C1.3 TDS FACTOR 0.500 1/S " 中选择TDS 的对应系数（出厂值为0.500 ）：可选择：
C1.4B INDIRECT M. UNIT% "中确定测量单位，选择% / ppt / ppm / ppb /g/l /mg/l / μ/l / Bè
C1.5B IND. CUSTOM UNIT ABCD "中确定用户自定义单位：ABCD
C1.6B IND. DECIMAL POINTYYY.Y "中确定用户定义小数点位置：YYYY / YYY.Y/YY.YY /
C1.7B INDIRECT SCALE 100.0 % " 中确定全量程，100 ~ 9999 digit
C5.1 OUT1 INPUT μS"中确定电流输出第一通道对应的输入信号，可选择ppm 或是温度℃
C5.2 OUT1"中确定第一通道电流输出类型，选择4-20mA/0-20mA
C5.3 OUT1 POINT P1"和"C5.4 OUT1 POINT P2"中确定电流4mA/20mA对应值。
C5.5 OUT2 INPUT"中确定电流输出第二通道对应的输入信号，可选择μS 或是温度℃
C5.6 OUT2"中确定第二通道电流输出类型，选择4-20mA/0-20mA
C5.7 OUT2 POINT P1"和"C5.8 OUT2 POINT P2"中确定第二路输出电流4mA/20mA对应值。
正常使用/暂停使用/停用 注意事项
使用该水质检测仪器时，需要确认探头对应的温度和压力范围，SZ3273.1探头耐压为10bar（20℃时）确保水流平稳无气泡，来水压力太大时，须加设减压阀门；水质不干净时，须在流通槽前加
过滤装置，本流通槽易堵。严禁用手直接触碰电极头，SZ3273.1电极头上的碳圈必须光亮，无结垢物，否则需维护或咨询代理商。如需长时间停用储存，请保持干燥。
