安装

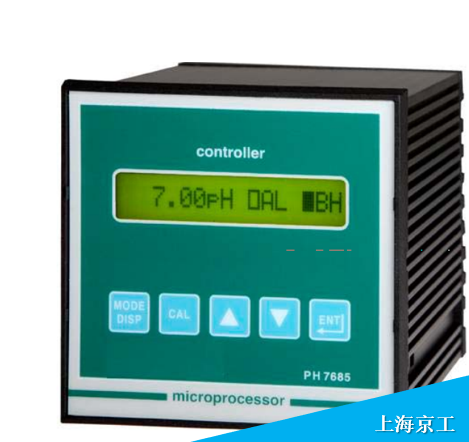

1、 PH/ORP7685安装:PH/ORP7685为盘装式安装,安装于仪表柜上,如果挂墙式安装,必须配仪表盒。上海京工代理多家品牌的水质检测仪器,有台湾上泰,美国哈希,意大利匹磁,意大利哈纳等,价格优惠,长期现货供应,欢迎垂询!
2、 电极安装:
A、将SZ7101A护套接头的顶端螺母松开,将电极轻推到位,然后将电 缆穿过螺母,用力将螺母拧紧。
B、将带护套接头电极拧紧在主管道上预留的1/2”内螺纹短接头上即可(在线),或是将依安装需要截取一定长度的带6分内牙的套管与护套接头螺母顶端的6分外牙拧紧,再用支架固定牢固即可。
3、 电气连接
A、电源连接:PH/ORP7685电源采用220V/50Hz,PH/ORP7685背面的接线端子与电源连接编号如下
注意:
1、在通电前一定要确认接线正确,错误的接线可能导致仪表损坏
2、取电不能从大功率设备的旁路
3、电源线与信号线分开
B、 电极连接:电极与仪表连接
电缆线名称 | PH/ORP背面端子编号 |
屏蔽线 | 21标有LI |
中心线 | 22标有HI |
C、 控制继电器连接
PH/ORP7685提供两个SPDT控制继电器,可以用于开关控制加药设备、电动阀、电磁阀、泵等。
A、继电器
PH/ORP7685端子号 | 功能说明 |
6 | 共用接线点 |
5 | 常开接线点 |
7 | 常闭接线点 |
9 | 共用接线点 |
8 | 常开接线点 |
10 | 常闭接线点 |
B、警报继电器
PH/ORP7685内置一个SPDT警报继电器,用于激活高/低报警器,
C/D继电器
PH/ORP7685端子号 | 功能说明 |
12 | 共用触点 |
11 | 常开触点 |
13 | 常闭触点 |
E、4-20mA模拟信号
PH/ORP7685提供一个对应于测量值的4-20mA模拟信号输出,可用于记录仪,PID调节控制器,要求电阻低于600 Ohm。
F、 温度补偿传感器连接
PH/ORP7685工业在线PH计配有自动温度补偿功能,温度传感器采用RTD pt100(选购件),可以对测量值进行温度补偿修正。
三线制RTD pt100
RTD pt100电线 | 仪表端子号 |
RTD电缆 | 23 |
RTD共用电缆 | 24 |
RTD共用电缆 | 25 |
二线制RTD pt100
RTD pt100电线 | 仪表端子号 |
RTD电缆 | 23 |
RTD共用电缆 | 24 |
用导线将24与25端子短接
说明:以上为PH/ORP7685所提供的功能接线说明,并不意味用户需要按上述标示全部连线,用户应该根据自己使用的实际要求,选择必须的接线。
