上泰溶氧仪DC5310安装步骤

上泰在线溶氧仪DC5310配合上泰的电极来使用，操作简单，安装便利。上泰还有具有环保认证的PH检测仪PC-3110也是一款非常不错的产品，欢迎选购！

安装前请先熟读本操作手册，避免错误的配稳产生安全问题或损坏仪器

l   在所有配线完成业并检测确认无误后才可以送电，以免发生危险。

l   请避高温、高湿及腐蚀性强的位置安装本变送器，业避免光直接照射。

l   电极信号传输须使用本公司所提供的电极线，不可以一般电线代替。

l   使用电源时，预防电源产生突波干扰，尤其在使用三相电源时，应正确使用地线。

盘面式安装参考图

壁挂式安装参考图

背板接线图

背板接点功能图

电极配线参考图

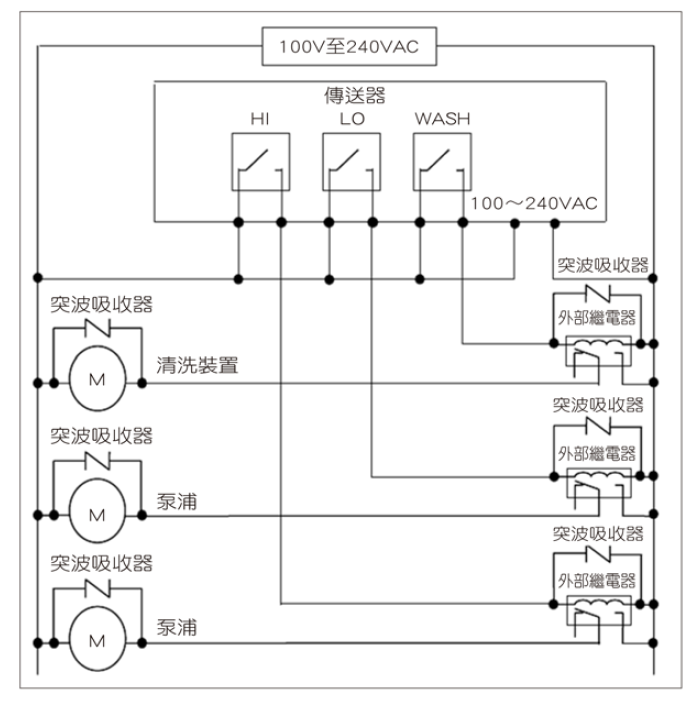

电气配线参考图

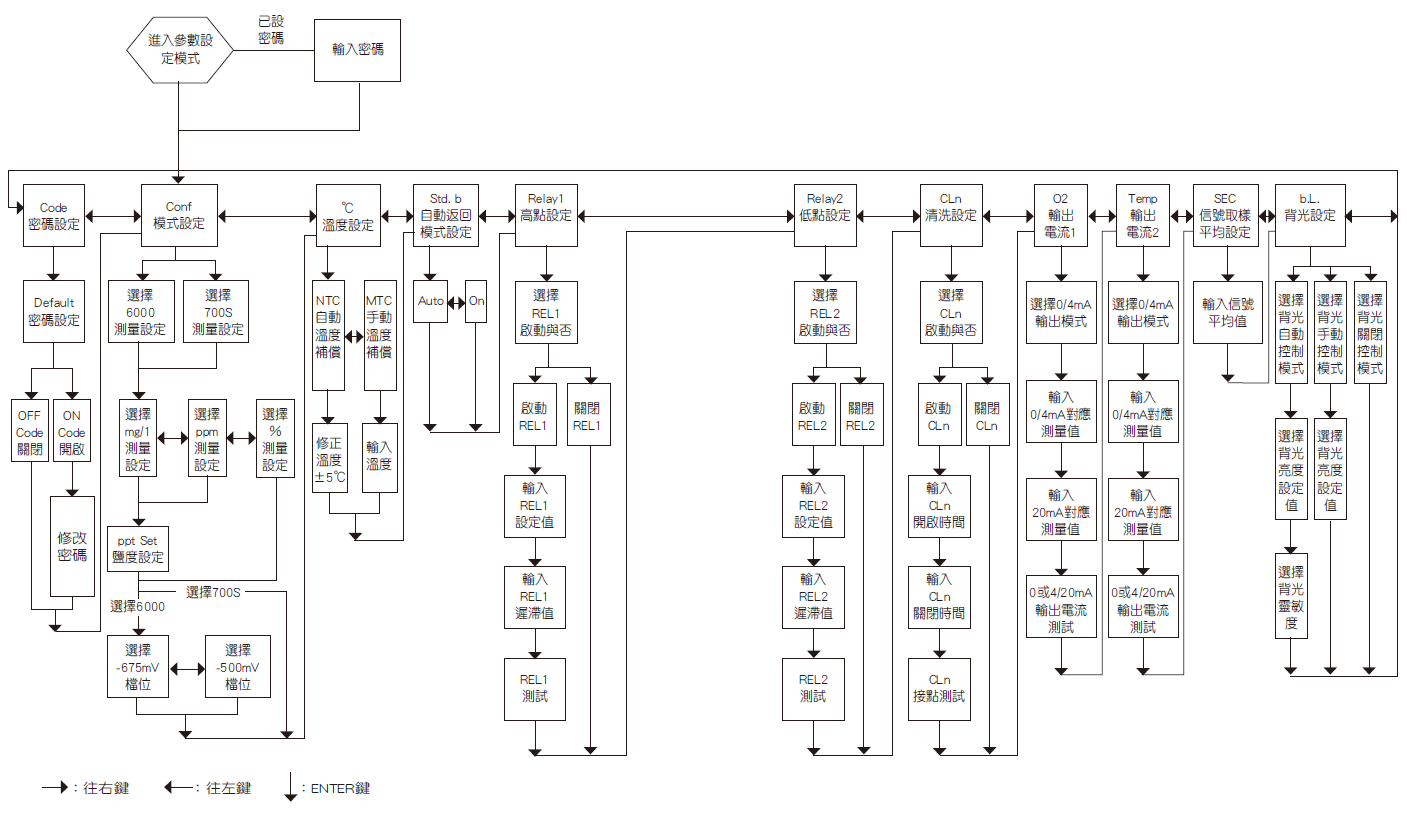

参数设定流程图
