匹磁在线电导率检测仪C7685操作步骤

时间:2023-07-28 16:33 点击次数:4152

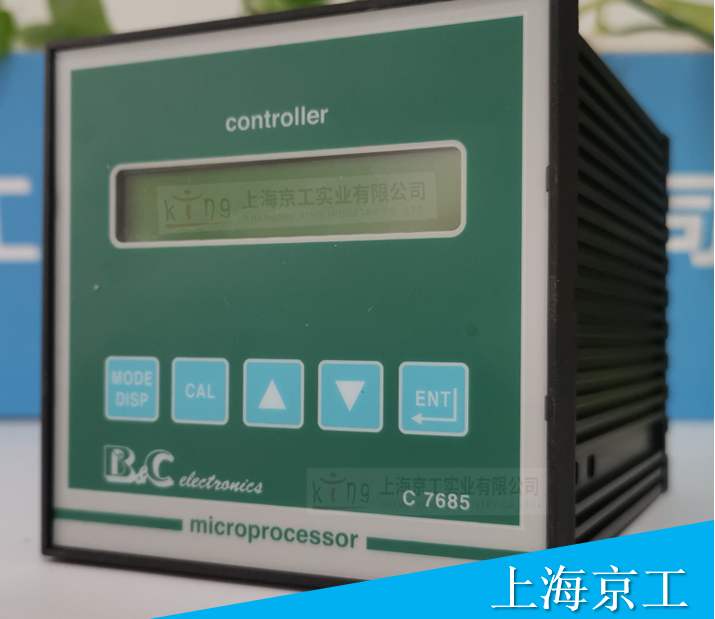

匹磁C7685是一款微电脑在线电导率仪控制器,4位7段式LED显示,可以自编程浓度曲线及温度补偿曲线。同时,仪表内置有温度自动补偿参数,可以用于一般液体的电导率在线测量补偿。C7685,适用于多种场合的液体电导率与浓度与电导率有线性关系的电解质测量。匹磁C7685控制器,匹配多种匹磁的电导率电极,用户可根据实际使用要求选择不同的电极。

标准配套:

1、C7685 监控仪2、电导率电极一支

3、安装接头《根据电极型号选配) 一支

C7685 监控仪尺寸:96X96X95mm

C7685 安装孔尺寸:92*92*46mm

电导率电极尺寸:依据电极型号

测量理:流电池法

测量范围:电导率:0.2Ps40S(依据电极)

C7685 安装步骤:

C7685 为盘装式安装,安装于仪表柜上,如果挂墙式安装,必须配仪表盒。电极安装(根据电极型号):

A、 将 SZ7101A 护套接头的顶端螺松开,将电极轻推到位,然后将电缆穿过螺母,用力将螺母拧紧。

B、将带护套接头电极拧紧在主管道上预留的 2”内螺纹短接头上即可(在线),或是将依安装需要截取一定长度的带 6 分内螺纹的套管与护套接头螺母顶端的6分外螺纹拧紧,再用支架固定牢固即可。

电气连接步骤:

A.电源连接:C7685 电源采用 220V/50Hz,C7685.001 背面的接线端子编号如下:



端子号

电源线

1

零线

3

火线

4

地线



注意:1、在通电前一定要确认接线正确,错误的接线可能导致仪表损坏

2、取电不能从大功率设备的旁路

3、电源线与信号线分开



B.电极连接:电极(2 线制) 与仪表连接

电缆线名称

C7685 背面端子编号

屏蔽线

21 标有O

中心线

20、22 标有 CO、CI


控制继电器连接:C7685 提供两个 SPDT 控制继电器,可以用于开关控制加药设备、电动阀、电磁阀、泵等。

C7685 端子号

功能说明

6

共用接线点

5

常开接线点

7

常闭接线点
