一、规格 | 机型 | EC-410 | EC-430 |
| 测试项目 | 比电阻/电导度 /温度 |
测试范
围 | 比电阻 | 0.00 MΩ·cm~20.00 MΩ·cm |
| 电导度 | 0.00 μS/cm~200.0 mS/cm |
| 温度 | -30.0~130.0℃ |
解析
度 | 比电阻 | 0.01 MΩ·cm |
| 电导度 | 0.01 μS/cm |
| 温度 | 0.1℃ |
| 精确度 | 比电阻 | ±1% (± 1 Digit) |
| 电导度 | ±1% (± 1 Digit) |
| 温度 | ±0.2℃ |
| 电极系数 | 0.01,0.05,0.1,0.5,10.00 cm-1 固定，0.008~19.99 cm-1 可调 |
| 温度补偿 | 手动选择 NTC30K / PT1K 温度补偿 |
| 自动 / 手动 |
温度补偿
系数 | 比电阻 | 非线性温度补偿 |
| 电导度 | 线性温度补偿系数(0.00%~ 40.00%)及非线性温度补偿 |
| 工作环境温度 | 0~50℃ |
| 储存环境温度 | -10~70℃ |
| 显示屏幕 | 液晶显示 |
| 电流输出 | 隔离式 4~20mA 可设定对应比电阻/电导度测量范围，最大负载 500Ω |
控制 | 接点输出 | - | RELAY ON/OFF 接点
240VAC 0.5A Max.(建议) |
| 设定 | - | 一组独立可设定高/低点(HI/LO)之控
制点 |
| 电源供应 | 100V~240VAC±10%，5W Max.，50/60Hz |
| 安装方式 | 配电箱上挖孔安装固定 |
| 本机尺寸 | 48mm × 96mm × 110mm (H×W×D) |
| 挖孔尺寸 | 44 mm ´ 92 mm (H×W) |
| 重量 | 0.25Kg |
二、面板介绍

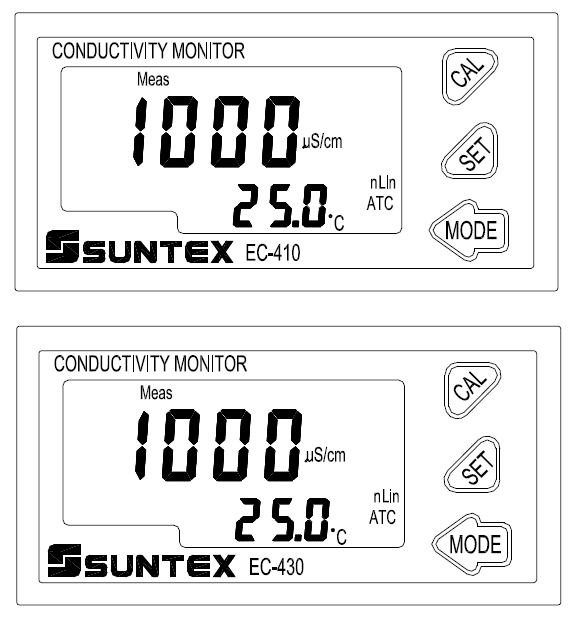

前面板图按键说明
为防止非使用人员之不当操作，在进入台湾上泰SUNTEX电导率参数设定模式与校正模式时，皆采组合键操作， 各键功能说明如下： CAL ：于参数设定模式及校正模式下为往上键及数字向上调整键。
SET：于参数设定模式及校正模式下为往下键及数字向下调整键。
MODE：确认先前的操作程序或设定为正确，按本键确认并进入下一程序或设定。
SET+MODE:于测量模式下，同时按此二键即可进入参数设定模式。
CAL+MODE:于测量模式下，同时按此二键即可进入校正模式。
CAL+SET:于参数设定模式及校正模式下，在调整数值项目下同时按CAL+SET二键即可恢复该项目原始设定数值。

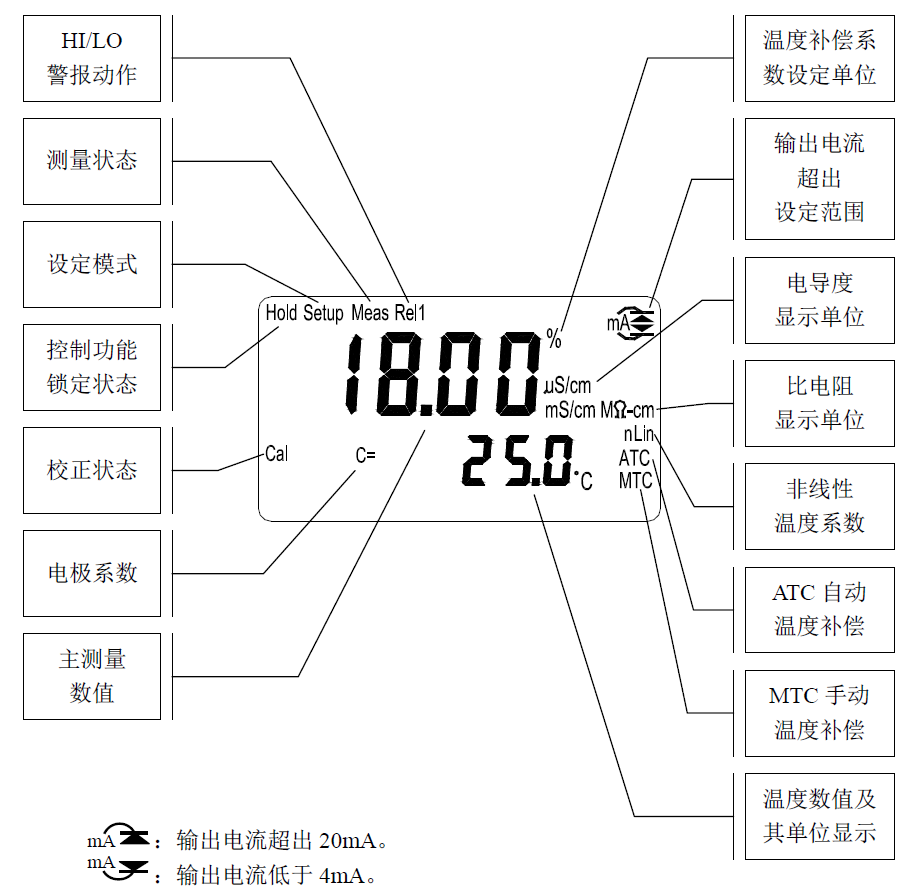

显示屏说明
三、操作
测量
确认所有配线均已完成且无误，将仪器通电启动后，自动进入出厂预设默认或最后设定之测量模式，开始测量监控。
参数设定模式:于测量模式下，同时 SET及 MODE二键即可进入参数设定模式，持续 MODE键3秒后即可返回测量模式。
校正模式:于测量模式下，同时按 CAL及 MODE二键即可进入校正模式，持续按 MODE键 3 秒后即可返回测量模式。出厂预设默认值
参数出厂预设默认值
测量模式：20.00μS/cm
温度补偿：NTC 0.0℃
温度系数补偿：Lin 2.00%（电导度模式 Only）
电流输出：0.00~20.00μS/cm
继电器设定：HI，SP = 10.00μS/cm，db = 0.10μS/cm（EC-430 Only）
读值信号取样平均：0
频率设定：60Hz
校正出厂预设默认值
CELL Constant：0.5000
设定

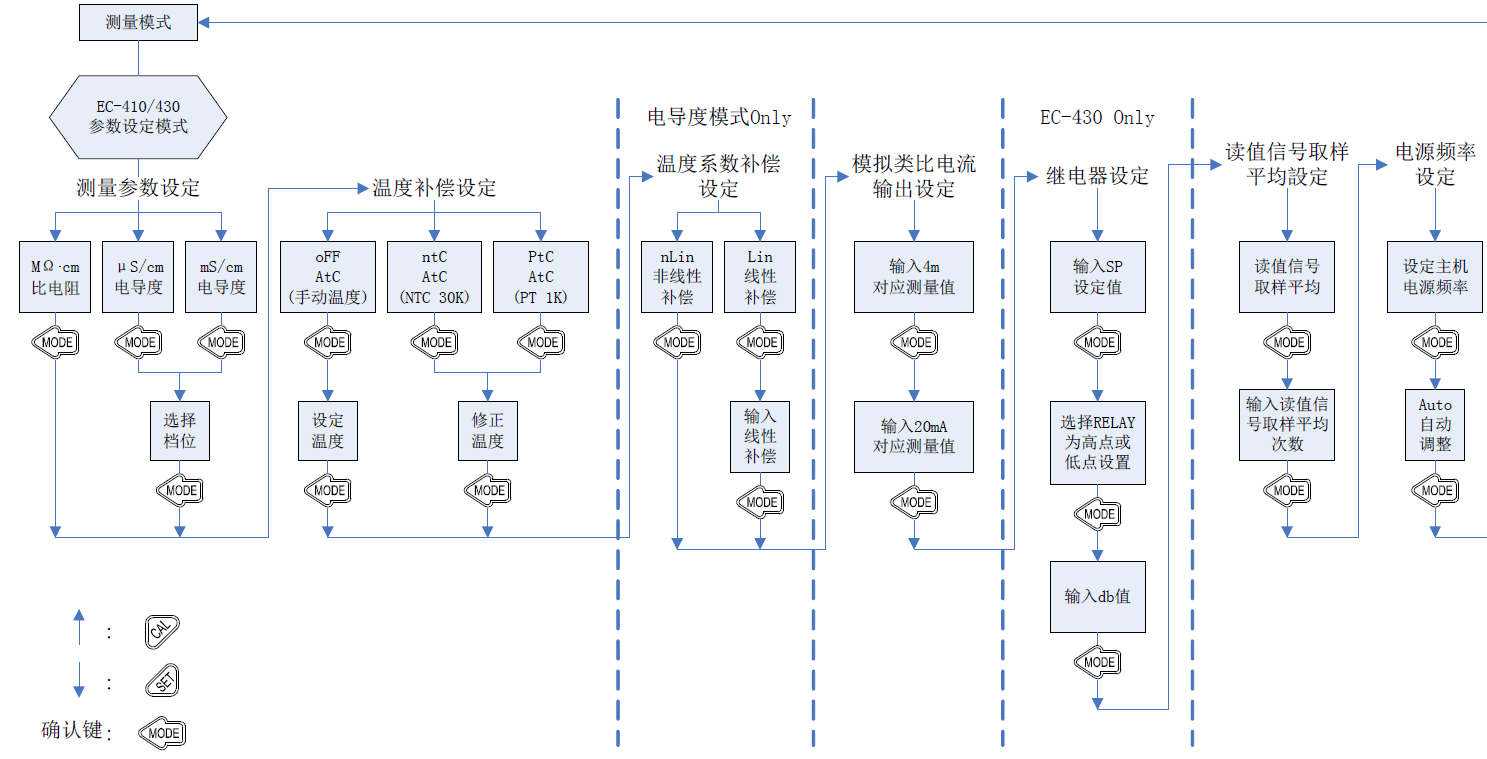

参数设定操作流程图
进入参数设定模式
于测量模式下同时SET 及MODE 键，即可进入参数设定。

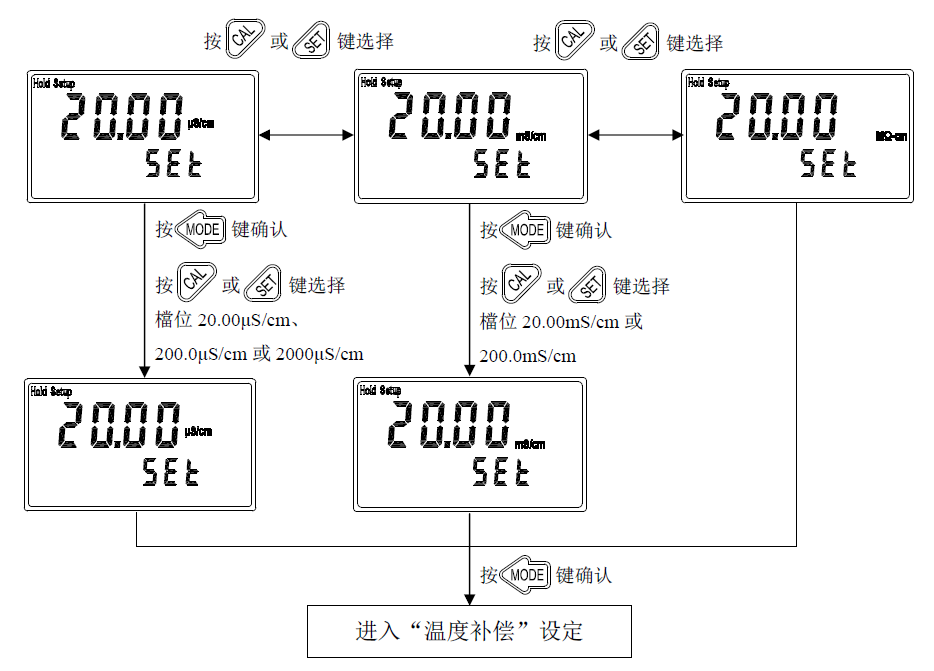

测量参数设定
进入测量参数设定，选择电导度 μS/cm、mS/cm 或比电阻 MΩ·cm 测量模式， 若选择电导度 μS/cm，可选择欲设定之档位 20.00μS、200.0μS、2000μS，
若选择电导度 mS/cm，可选择欲设定之档位 20.00mS、200.0mS。
温度补偿设定
进入温度补偿设定，设定温度补偿模式，选择 ntC(NTC30K)、PtC(PT1K)自动温度补偿或选择 oFF 设定手动温度补偿。

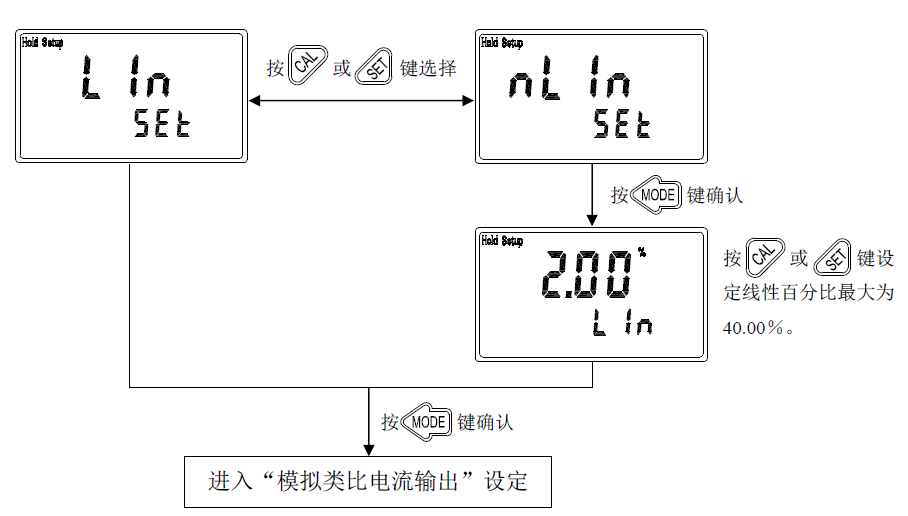

温度系数补偿设定（电导度模式 Only）
该电导率仪温度补偿参考温度固定设在 25℃。温度补偿系数预设默认为 2.00%。
进入温度补偿系数设定，依测量需要温度补偿系数可选择线性（Lin）、非线性（nLin）、不补偿（线性 Lin 0.00％）等，一般情况下电导度为线性补偿，比电阻(Res.)或纯水为非线性补偿。
温度补偿系数（Temperature Compensation Coefficient 以下简称 TC）：溶液之电导度值会随温度上升而增加，且不尽相同，其关系式如下：| C25 | 25℃时的电导度值 | 公式一：Ct = C25 { 1+α( T－25 ) } |
| Ct | T℃时的电导度值 |
| T | 被测溶液之温度 | 公式二：α= ( Ct－C25 ) / { C25 ( T－25 )} |
| α | 温度系数 |
如何测得被测液之 TC：
依照上述公式。以 0.01M KCL 为例，将主机的 TC 设定于不补偿（0.00％），将同一被测溶液分别控温于 25℃及 20℃，C25 就是 25℃时测得数值如 1413μS 的溶液电导度值，Ct 就是 20℃时测得数值 如 1278μS 的溶液电导度值，依照上列公式二计算即可得出： α＝1.91％。

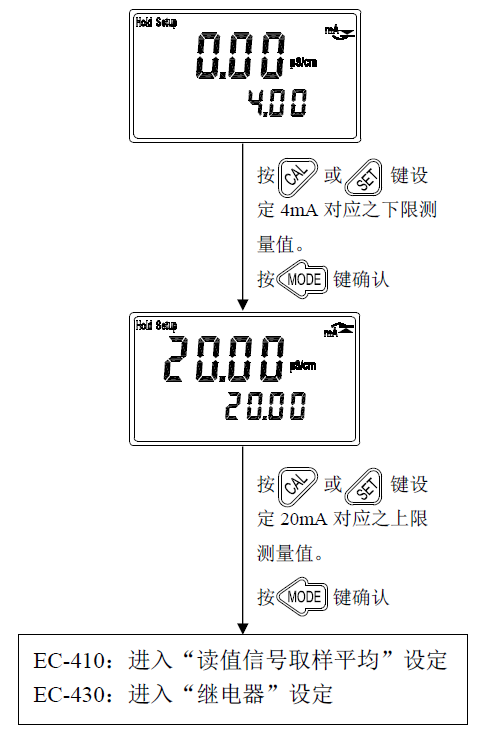

线性补偿范围：0.00％~40.00％模拟类比电流输出设定

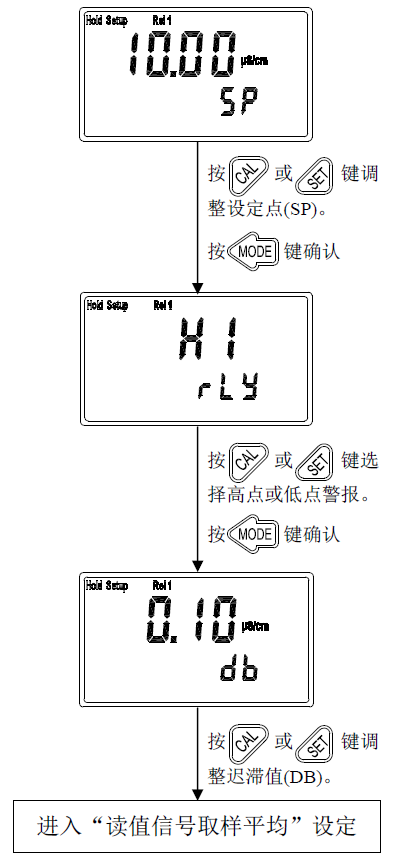

进入模拟类比电流输出设定，设定 4~20mA 输出电流其对应比电阻/电导度(Res./Cond.)测量范围，测量范围设定越小，则相对电流输出之分辨率越高。当测值超过设定范围上限时，电流将维持大约 22mA 输出，超过设定范围下限时，4~20mA 模式下电流将维持大约2mA 输出，可作为失效判断之依据。 继电器设定（EC-430 Only） 进入继电器设定，输入设定点(SP，Setting Point)，选择为高点(HI)或低点(Lo)警报，设定迟滞值(DB，Deadband)。
读值信号取样平均设定
进入读值信号取样平均设定，用户可依所需，设定读值信号取样平均次数，以提高测值稳定显示。
注：0 代表依不同电导度(比电阻)值自动设定平均次数。

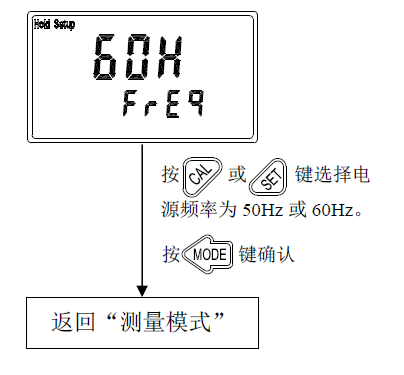

电源频率设定
进入电源频率设定，用户依当地电源频率选择仪器工作电源频率 50Hz 或 60Hz。注：此设定会影响仪器正常测量，请务必确实正确设定。
四、电极安装方式

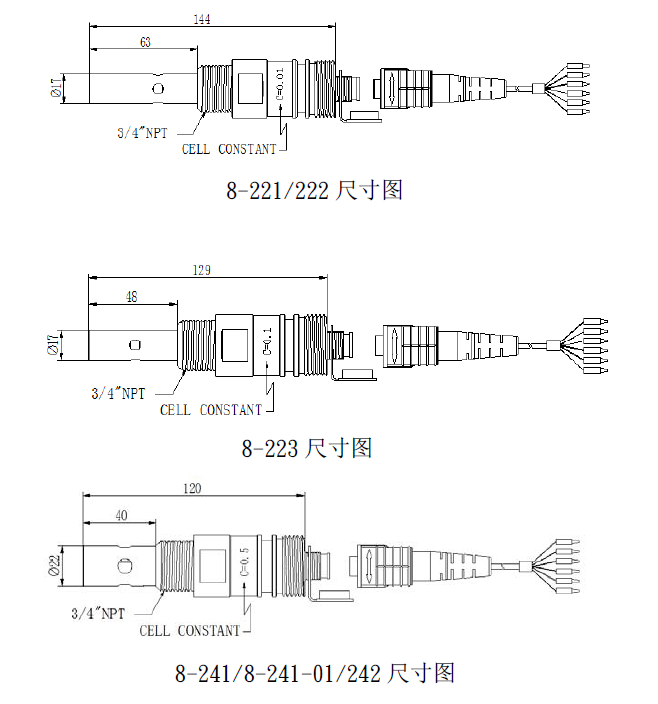

电极外观

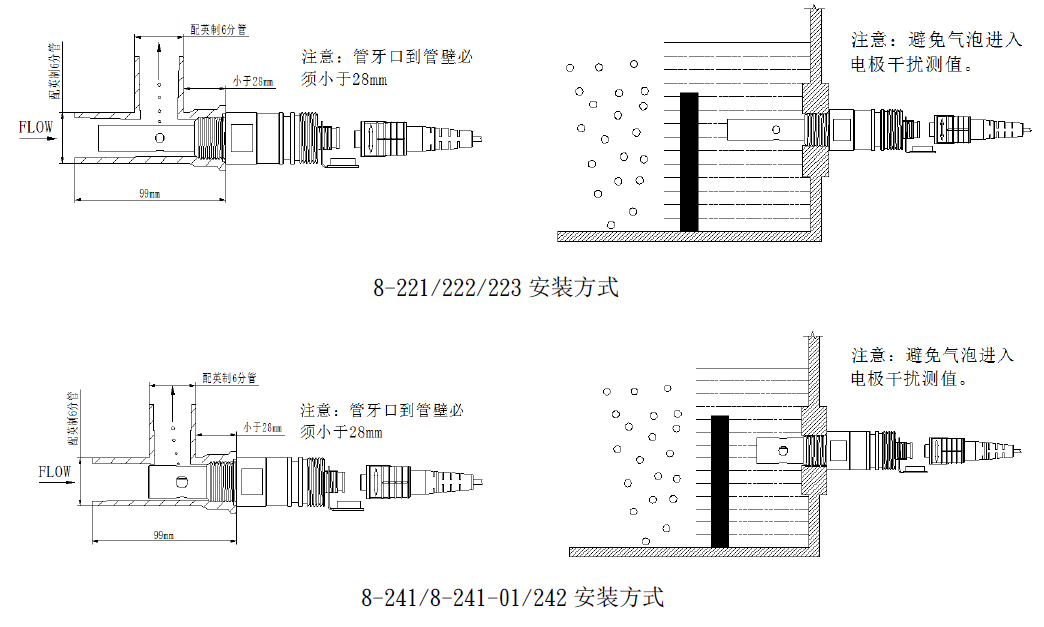

正确安装方式

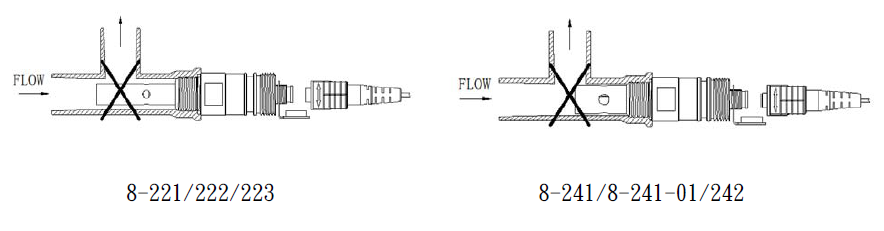

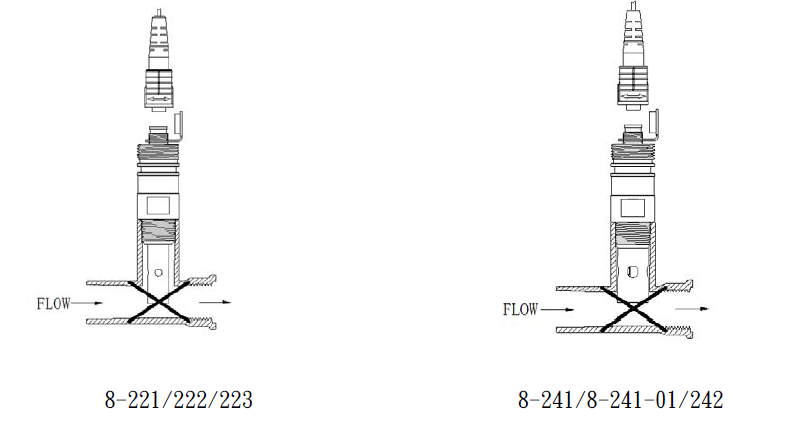

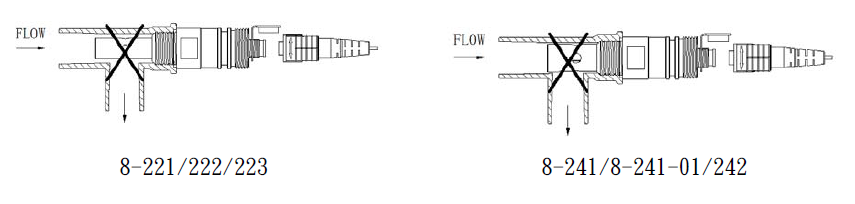

错误的安装方式
电极浸入不足、易形成死水，造成错误测量
电极易因水流不足造成错误测量
电极未充分浸入水中，上方形成死水造成错误测量
