上泰电导率仪EC-430安装说明

时间：2020-10-29 05:10 点击次数：1121

安全与注意事项

安装前请先熟读电导率仪操作手册，避免错误的配线产生安全问题及损坏仪器。
在所有配线完成并检查确认无误后始可送电，以免发生危险。
请避开高温、高湿及腐蚀性环境位置安装本监视器/变送器，并避免阳光直接照射。
电极信号传输线须采用特殊之电缆线，建议使用本公司所提供的电缆线，不可使用一般电线代替。
使用电源时，应预防电源产生突波干扰，尤其在使用三相电源时，应正确使用地线。（若有电源突波干扰现象发生时，可将监视器/变送器之电源及控制装置如：加药机，搅拌机等电源分开，即监视器/变送器采用单独电源，或在所有电磁开关及动力控制装置之线圈端接突波吸收器来消除突波）。
EC-430 变送器输出继电器供承接警报或控制的接点信号。基于安全与防护理由，请务必外接耐足够电流之继电器来承载，以确保仪器使用的安全。

产品规格参数

机型				EC-410	EC-430
测试项目				比电阻/电导度 /温度
测试范围		比电阻		0.00 MΩ·cm~20.00 MΩ·cm
		电导度		0.00 μS/cm~200.0 mS/cm
		温度		-30.0~130.0℃
解析度		比电阻		0.01 MΩ·cm
		电导度		0.01 μS/cm
		温度		0.1℃
精确度		比电阻		±1% (± 1 Digit)
		电导度		±1% (± 1 Digit)
		温度		±0.2℃
电极系数				0.01,0.05,0.1,0.5,10.00 cm^-1 固定，0.008~19.99 cm^-1 可调
温度补偿				手动选择 NTC30K / PT1K 温度补偿
				自动 / 手动
温度补偿系数			比电阻	非线性温度补偿
			电导度	线性温度补偿系数(0.00%~ 40.00%)及非线性温度补偿
工作环境温度				0~50℃
储存环境温度				-10~70℃
显示屏幕				液晶显示
电流输出				隔离式 4~20mA 可设定对应比电阻/电导度测量范围，最大负载 500Ω
控制	接点输出			-	RELAY ON/OFF 接点 240VAC 0.5A Max.(建议)
	设定			-	一组独立可设定高/低点(HI/LO)之控制点
电源供应				100V~240VAC±10%，5W Max.，50/60Hz
安装方式				配电箱上挖孔安装固定
本机尺寸				48mm × 96mm × 110mm (H×W×D)
挖孔尺寸				44 mm ´ 92 mm (H×W)
重量				0.25Kg

组合与安装
主机固定
请预先在配电箱面板上留一 44 mm × 92 mm 的方孔，监视器/变送器从配电箱之面板直接放入，将监视器/变送器所附之固定器由后方套入，卡进固定槽内。

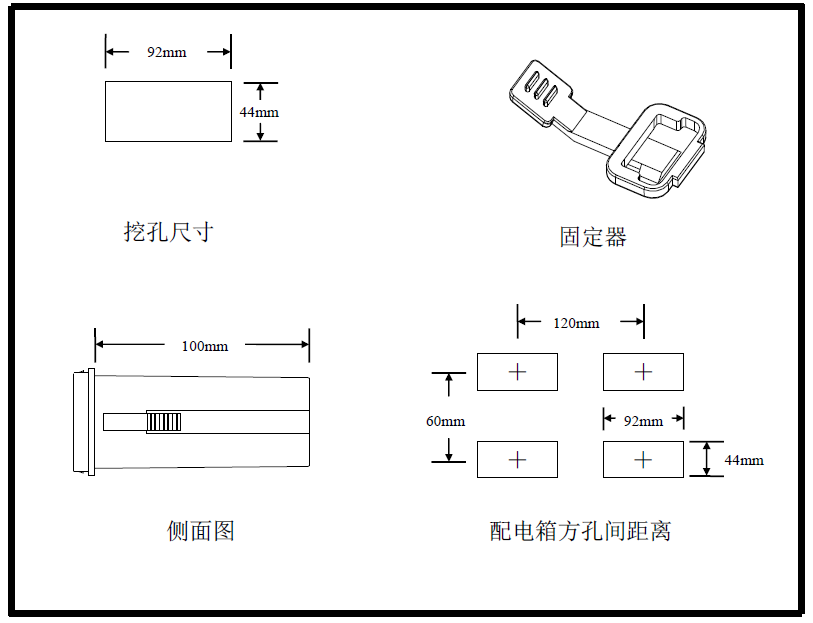

安装参考图

电极与电气配线

背板接线图

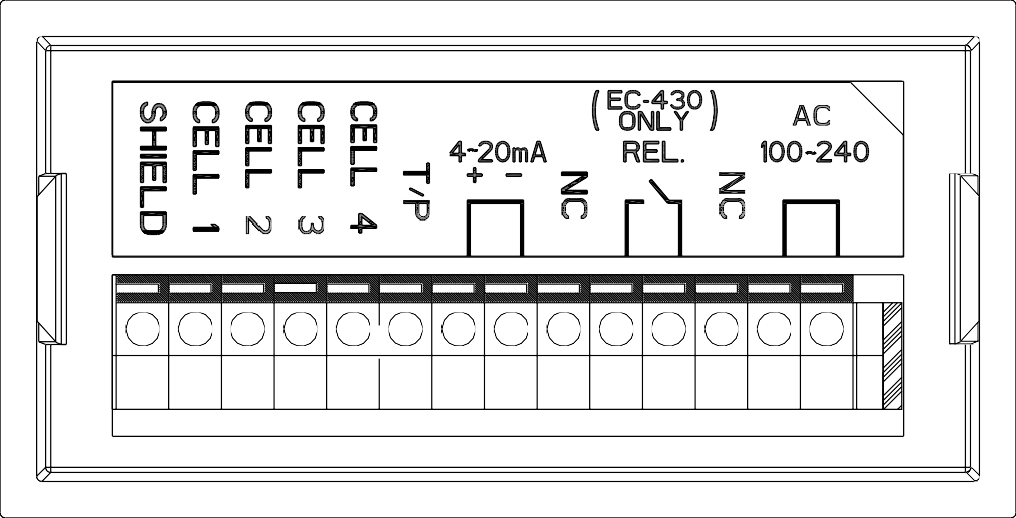

背板接点功能图

背板端子接点说明

SHIELD           ：接电极信号线之透明线。
CELL1             ：接电极信号棕线或 Current electrode 1。
CELL2 ：接电极信号红线或 Voltage electrode 1。
CELL3 ：接电极信号橙线或 Voltage electrode 2。
CELL4 ：接电极信号黑线或 Current electrode 2。
T/P ：接电极信号黄线或 Temp. probe。
4~20mA +端：电流输出接点+端，供外接记录器或 PLC 控制。
4~20mA -端：电流输出接点-端，供外接记录器或 PLC 控制。
NC                    ：空脚。
REL.                 ：警报控制 HI/LO，外接继电器接点。(EC-430 Only)
NC                    ：空脚。
AC 100~240 ：电源接线端。

线材出线图

电极配线

	本公司电极		非本公司电极
主机端标示	2E 电极： 8-221/8-222/8-223 4E 电极： 8-241/8-241-01/8-242/8-244 配线说明	8-11-3/8-11-4 配线说明	详细配线说明请参照电极使用说明
SHIELD	接透明线	接网线	SHIELD
CELL 1	接棕色线	短路此两点，接中心透明线	Current electrode 1
CELL 2	接红色线	短路此两点，接中心透明线	Voltage electrode 1
CELL 3	接橙色线	短路此两点，接白线	Voltage electrode 2
CELL 4	接黑色线	短路此两点，接白线	Current electrode 2
T / P	接黄色线	接黄线	Temp. probe (另一端接 CELL4)

注：若使用其它厂牌之二极式电极，接线法如 8-11-3 之接线。

电气配线参考图（上泰EC-430 Only）

注：变送器内装微型继电器，需要技术人员才能维修更换，建议使用时外接大功率继电器(Power Relay)来驱动接口设备。

校正

于测量模式下同时按CAL及MODE 键，即可进入校正模式。
进入校正模式后，屏幕出现上次校正的电极系数值，等待 3 秒钟自动进入下一画面MODE 键直接进入下一画面。
电极系数闪烁，按 CAL或SET键选择欲设定之电极系数，选择完成后，按MODE 键进入下一画面。

比电阻提供 0.0100、0.0500 及 0.1000。
电导度提供 0.0100、0.1000、0.5000及 10.00。

此时电极系数值和测量值同时闪烁，使用者可选择下列二种方式之一做校正：1.:利用 CAL或 SET 键直接调整电极标定之系数值。 2:将电极浸入已知标准液中，调整显示值与标准液值相同，此时现有C=值即为电极新的系数值。调整完成之后MODE 键确认并回到测量模式。

错误讯息
