连华BOD测定仪LH-BOD601操作步骤

时间:2022-10-31 14:39 点击次数:680


BOD是一种环境污染指标,主要用于测定水体有机物的污染状况;还可以作为依据,用来评估污水处理厂的运行效率,以便寻找正确的处理方式。

LH-BOD601型BOD测定仪根据压差法测量原理设计而成。模拟自然界中有机物的生物降解过程:在密封培养瓶内,培养瓶上方空气中的氧气不断补充样品中被有机物分解消耗的溶解氧。除去有机物降解过程中产生的CO2,使培养瓶中的空气压力产生变化,通过监测培养瓶中空气压力的变化,计算出样品的生化需氧量BOD值。



测试过程

步骤

操  作

(实验的关键步骤)

图  示

备注

(实验的一般说明)

1

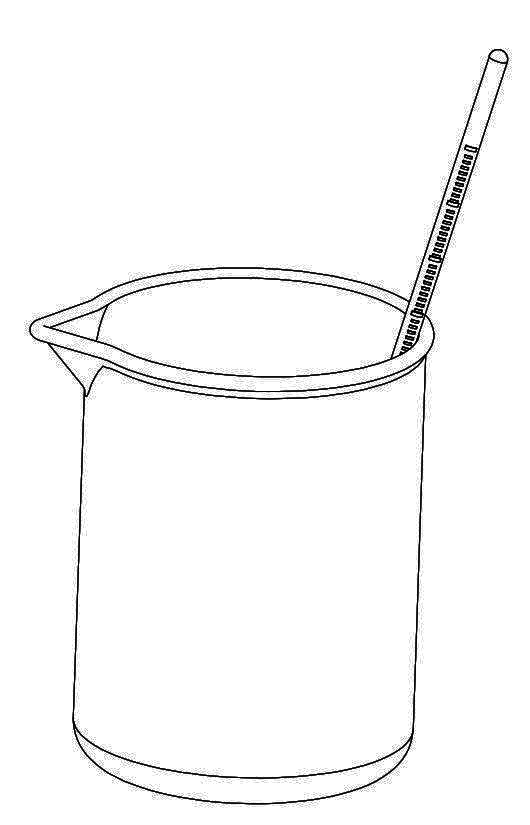

Ø样品取回后将其放置于恒温箱中,使其温度在20℃左右。

图十二 测试样品温度

Ø保证水中溶解氧含量,以减少测量误差。

2

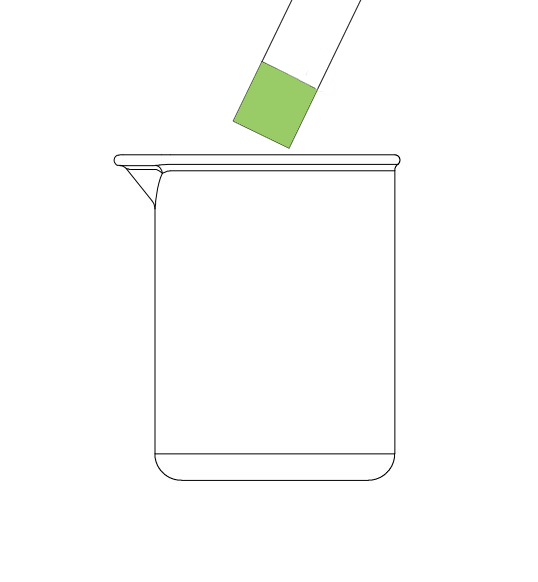

Ø调节样品PH值,样品达到20℃恒温后,用精密PH试纸检查样品的PH值在6.7-7.5之间,PH=7.2时最佳。

图十三 检测样品PH值

Ø样品PH值应在6.7-7.5之间(最佳点为7.2),超出此范围的样品,BOD测值会偏小,应当用适当浓度的氢氧化钠或盐酸进行中和,但体积不得超过样品体积的0.5%。

Ø精密PH试纸范围在(6.4-8.0)之间

3

Ø参照“表1 样品体积的选择”,使用干净的量筒量取准确的样品体积,加入到洗净并晾干的培养瓶中。

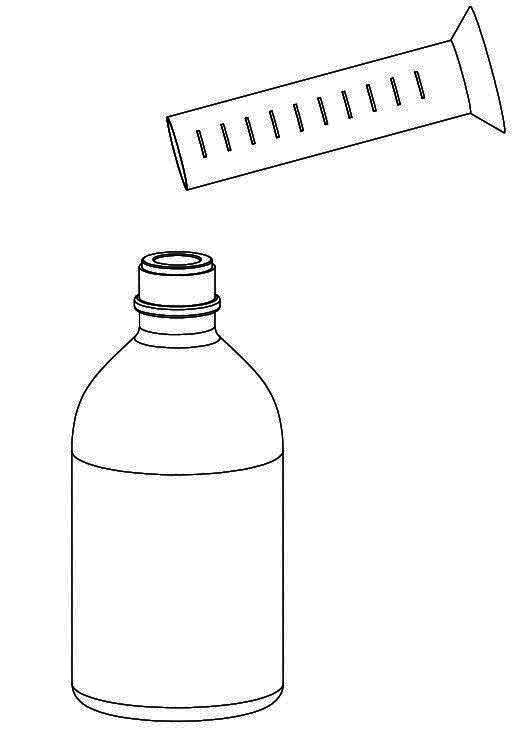

图十四 量取样品

Ø一般BOD量按化学需氧量(CODCr)的60%计算大致的浓度范围

4

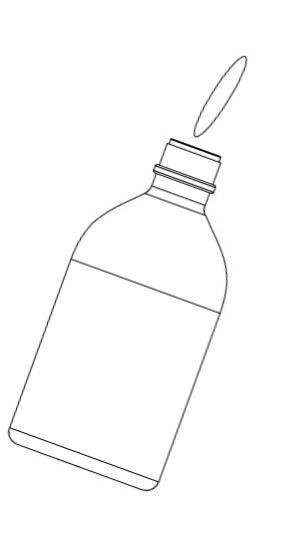

Ø将培养瓶稍微倾斜。

Ø将搅拌子放入培养瓶,


图十五 加入搅拌子

Ø使搅拌子自然滑到培养瓶底部,以防损坏培养瓶或搅拌子。

5

Ø使用塑料镊子向吸收杯内加入少许氢氧化钠颗粒(一般为3颗)。

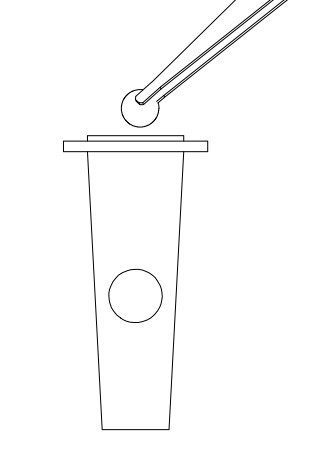

图十六 添加吸收剂


6

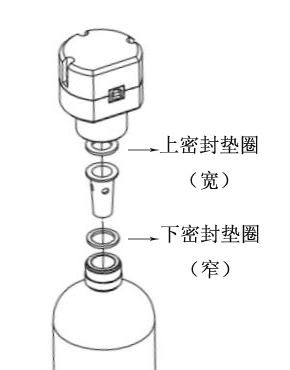

Ø将下密封垫、吸收杯套、上密封垫、测量头依次安装在培养瓶上。

Ø注意:一定要拧紧,防止漏气。

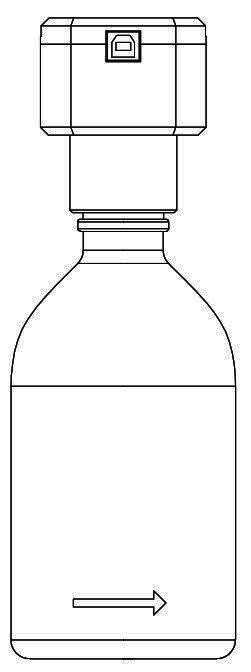

图十七 安装测量头


7

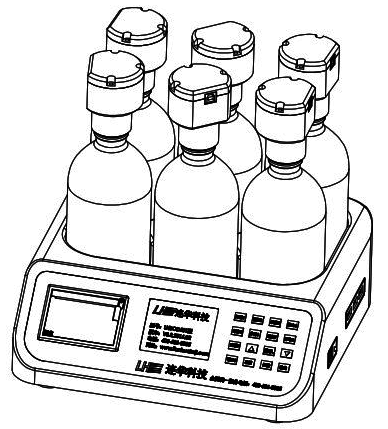

Ø将培养瓶按照编号依次放于主机对应的位置。




图十八 安放培养瓶


8

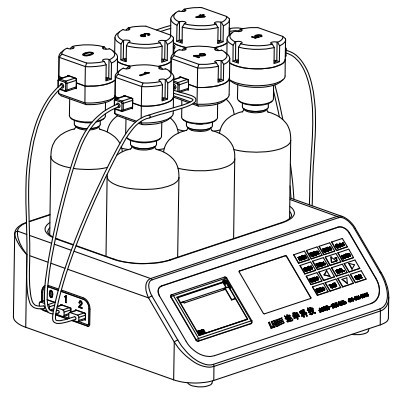

Ø使用数据线按照编号将测量头连接到主机两侧相应的通道接口上。


图十九 连接通道数据线


9

Ø将仪器放入20℃恒温培养箱中,连接电源给仪器供电。

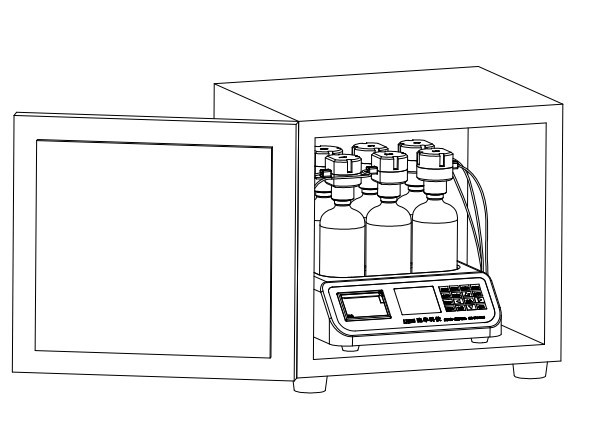

图二十 仪器放入培养箱


10

Ø仪器通电后,搅拌子开始旋转。   正常情况下搅拌子在培养瓶底部自转。


图二十一 调整培养瓶位置

Ø如果搅拌子滑到培养瓶边缘,则轻轻移动培养瓶,调节培养瓶位置直到搅拌子旋转正常。

11

Ø仪器在通电后,开始进行自检。

Ø自检结束,进入初始状态。

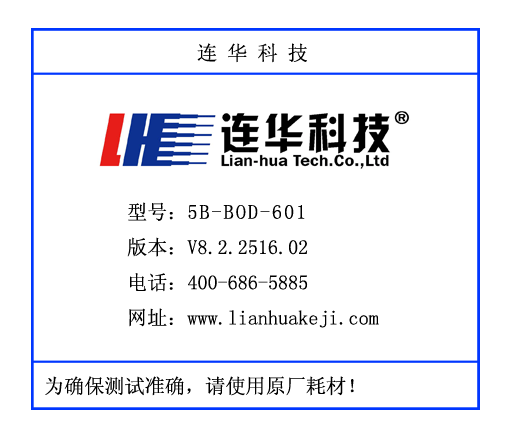

图二十二 初始状态


12

Ø按  菜单  键进入系统设置界面。

Ø通过“▲”“▼”“”“ ”键,选择需要修改项目。

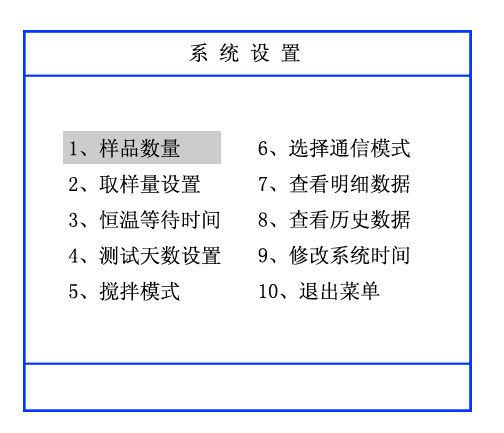

图二十三 系统参数设置

Ø一般测试前需要对1至6项进行设置,如果都是默认数值,也可不必设置。

13

Ø在系统设置界面下,选择“样品数量”项。

Ø按    确定  键进入样品数量设置界面。

Ø按    删除  键删除原数值,输入需检测样品的数量。

Ø按    确定  键保存。

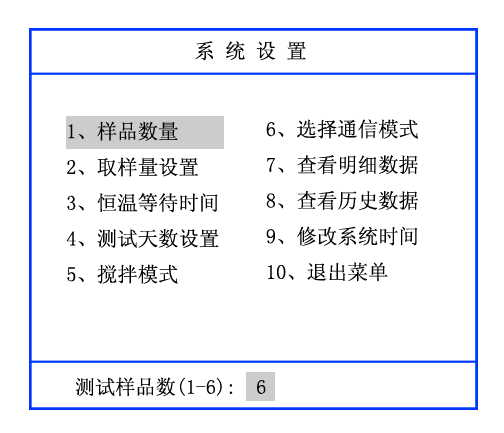

图二十四 设置样品数量

Ø系统默认值为6个,如果检测数为6个,此步骤可省略。

14

Ø在系统设置界面下,选择“取样量设置”项。

Ø按    确定  键进入样品取样数量界面。

Ø通过“▲”“▼”键选择需要设定取样量的样品,“”“ ”键选择样品体积。

Ø按    确定  键保存。

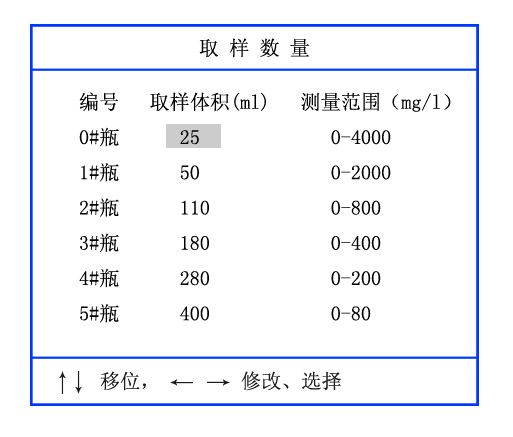

图二十五 设置样品取样量


15

Ø在系统设置界面下,选择“恒温等待时间”项。

Ø按    确定  键进入恒温等待时间设置界面。

Ø使用“”“ ”键选择时、分。

Ø按    删除  键删除原数值,输入所需恒温等待时间。

Ø按    确定  键保存。


图二十六 设置等待时间

Ø应确保在此设定时间内,恒温箱内的水样温度能达到20℃。

Ø系统默认值为2小时,一般情况下,此步骤可省略。

16

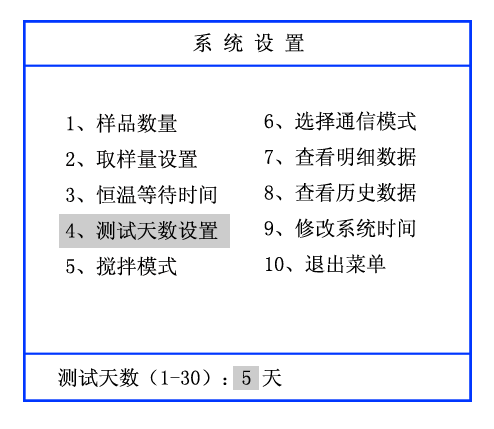

Ø在系统设置界面下,选择“测试天数设置”项。

Ø按    确定  键进入测试天数设置界面。

Ø按    删除  键删除测试天数原数值,输入本次测试天数。

Ø按    确定  键保存。


图二十七 设置测试天数

Ø系统默认值为五天,当测定五日生化需氧量时,此步骤可省略。

17

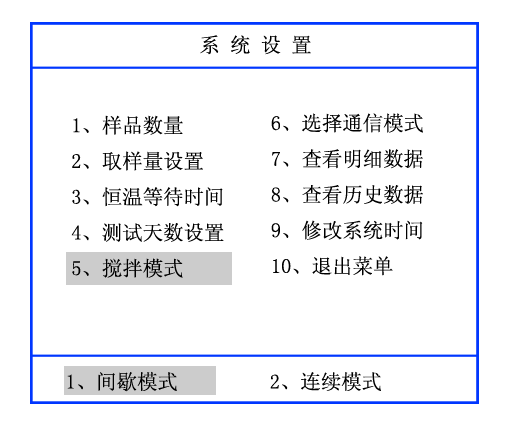

Ø在系统设置界面下,选择“搅拌模式”项。

Ø按    确定  键进入搅拌模式选择项目。

Ø通过“”“ ”键选择“间歇模式”或“连续模式”。

Ø按    确定  键保存。


图二十八 设置搅拌模式

Ø系统默认值为间歇模式,如无需更改,此步骤可省略。

18

Ø菜单界面下,选择“通信模式选择”项目。

Ø按    确定  键进入通信模式选择项目。

Ø使用   “”“   ”键选择USB模式或红外无线模式。

Ø按    确定  键保存。

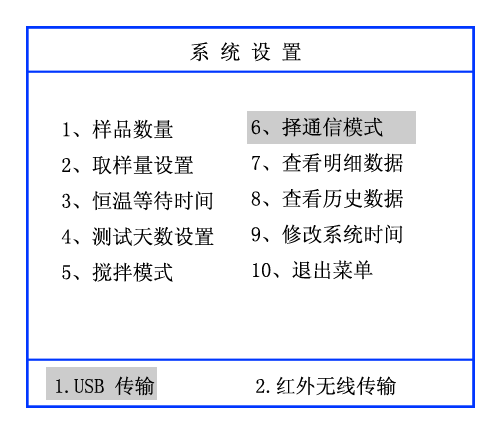

图二十九 设置通信模式

Ø系统默认值为USB传输,如无需更改,此步骤可省略。

Ø测试过程中,按     通信 键可传输当前数据。

19

Ø1至6项设置完毕后,在系统设置界面下,选择“退出菜单”项。

Ø回到初始界面。

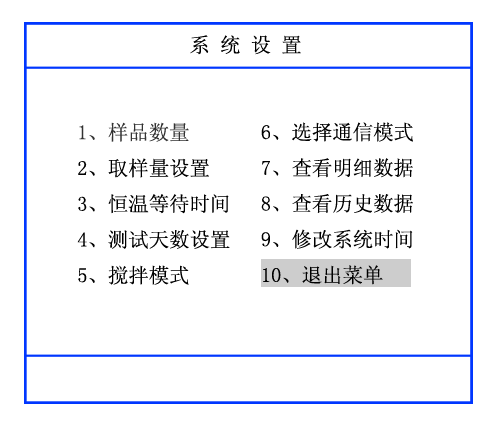

图三十 退出系统设置界面


20

Ø按    开始  键进入系统参数设置确认界面,确认系统参数设置是否正常。

Ø确认无问题,按   确定 键开始测试。

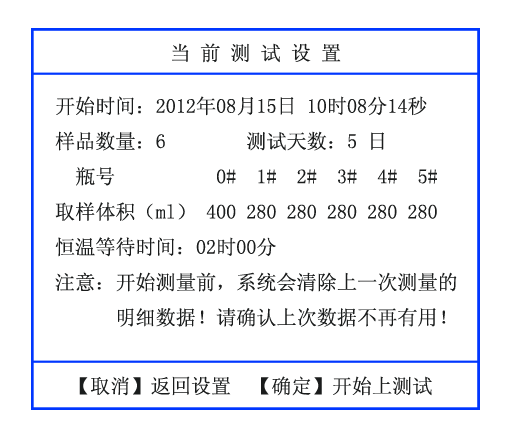

图三十一 确认测试参数

Ø如果参数需要重新修改,可按   取消 键返回初始界面,并按   菜单    键进入系统设置界面进行修改。

21

Ø开始测试后,仪器进入恒温等待状态。等待的时间由第15步设置的恒温等待时间决定。

………………..

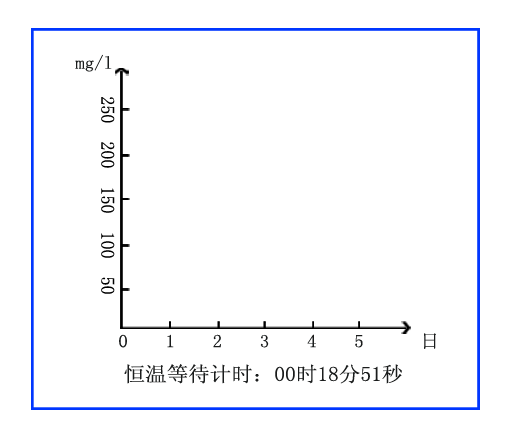

图三十二 等待计时

Ø在此时间内保证使所有培养瓶内样品温度达到20℃。

22

Ø恒温等待时间结束后,仪器自动打印“恒温等待结束”及时间,然后打印“开始BOD测量”,仪器进入正式测试状态。

Ø界面显示实时测试数据和BOD反应曲线。

图三十三 测试曲线


23

Ø在测试过程中,按  查看  键,可在具体数据界面和曲线界面之间进行切换。

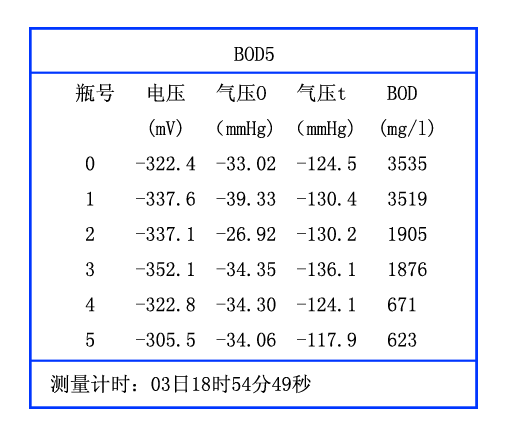

图三十四 具体测试数据


24

Ø测试天数到达后,根据仪器自动打印的每天的数据,填写测试报告,在系统设置内查看明细数据。

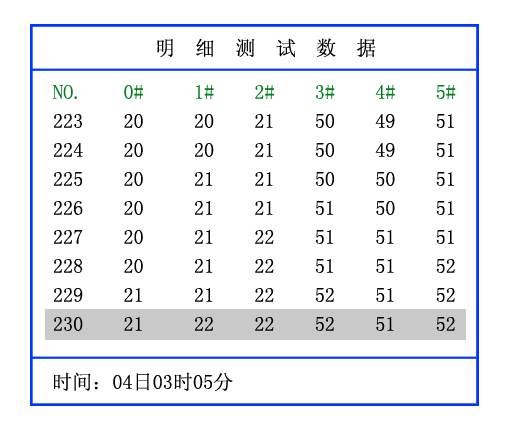

图三十五 查看明细数据
