工作原理
呼吸仪生化需氧量 (BOD) 是在可控环境 20 °C (68 °F) 条件下执行的一项测试。哈希BODTrak分析仪测试周期可以是 5、7 或 10 天，可能在分析或协议上执行。BOD 测试可测量水样品中氧化有机物菌落所耗的氧量。该测试用于测量污水处理厂的废物排放，以及检测污水的处理效率。

BOD 测试结果有助于找到常规摄氧量方式。这样操作者就可以估算装置的运行效率并找到正确的处理步骤。
常规信息
作为另一种稀释方法的 BOD分析仪具有如下优势：准备样品的时间最短。
减少测试的时间总数。
BODTrak分析仪; II 方法可在 2 至 3 天内给出结果，可与稀释倍数方法 (BOD5) 媲美。
无需执行校准和溶解氧测量。BODTrak™ II 测试易于监测。
不断搅拌样品并在自然条件下保存。这使得 BODTrak™ II 结果与在自然环境下的状态相类似。稀释方法不再为样品提供多余氧气。这就提高了氧耗尽的可能性，并可能延缓生化反应的发生。
由于仪器会连续显示 BOD 结果，因此可随时对 BOD 进行监测。在 LCD 上，会以图形形式显示密闭 BODTrak™ II 系统中的压力变化，以毫克/ 升 (mg/L) 为单位。系统在所选时间段内提供了 360 个统一数据点。
BODTrak™ II 系统会不断消除系统中的二氧化碳，以使得监测的压力差与所耗氧气的数量成正比。
对样品加热使其达到试验温度时，放气可能会导致出现负偏差。BODTrak™ II 会对这种情况进行调整。直至温度达到平衡点，BODTrak™ II 才开始执行测试。
向样品中输入氧气
样品中的细菌会消耗氧气，同时消耗样品采集瓶中的有机物。样品瓶中样品上方的空气中含 21% 的氧气，可对细菌消耗的氧气进行补给。在测试时间段内，搅拌棒会不断混合各样品瓶内的样品。这就可以将空气中的氧气带到样品中，有助于模拟自然条件。
压力传感器功能
BODTrak™ II 为密封，以防止测试瓶内外部大气压变化。压力传感器会监测样品采集瓶内的气压。氧气被消耗时，样品瓶内的压力会导致空间下降。压降与 BOD 直接关联。
消除二氧化碳
样品中有微生物氧化有机物存在时，会生成二氧化碳。必须将二氧化碳从系统中消除，这样才不会对测量产生干扰。在消除二氧化碳前，请在各样品采集瓶的密封杯中放入氢氧化钾颗粒。

安装
组件列表
对照下面的列表检查包装中的各个组件。如有组件缺失或损坏，请向厂商咨询。

1	BODTrak™ II 仪器
2	电源线，115 和 230 V
3	一根 UL/CSA 标准 115 VAC 电源线，带 NEMA 5-15P 型插头一根 230 VAC 欧规电源线，带欧式插头
4	电源，在 115 V 和 230 V 之间自动切换
5	6 只密封杯
6	6 只 BODTrak™ II 琥珀色样品采集瓶
7	6 根 BODTrak™ II 磁性搅拌棒刮铲
8	一包营养缓冲液一罐氢氧化钾颗粒

电气安装

电源适配器用于为 IEC 通用连接器提供交流电源（图 1）。电源开关用于切换仪器电源。

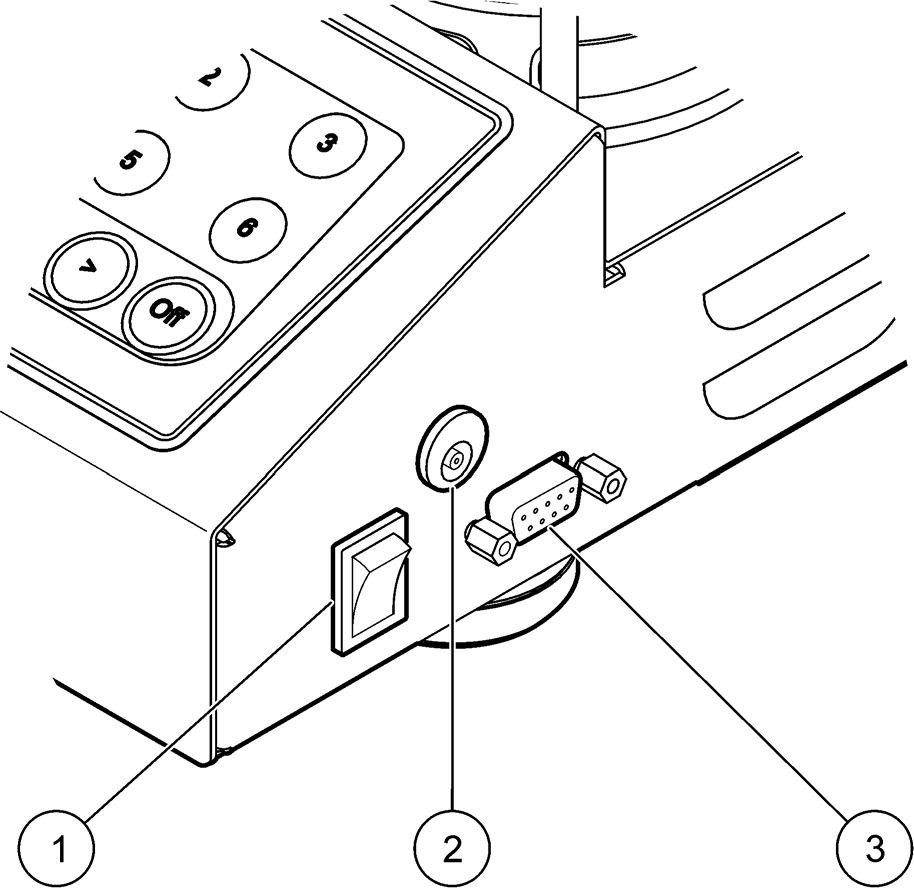

图1 外部连接

1	电源开关	3	RS232 连接器
2	IEC 通用连接器

操作控制
BODTrak分析仪; II 操作人员控制请见图 2。

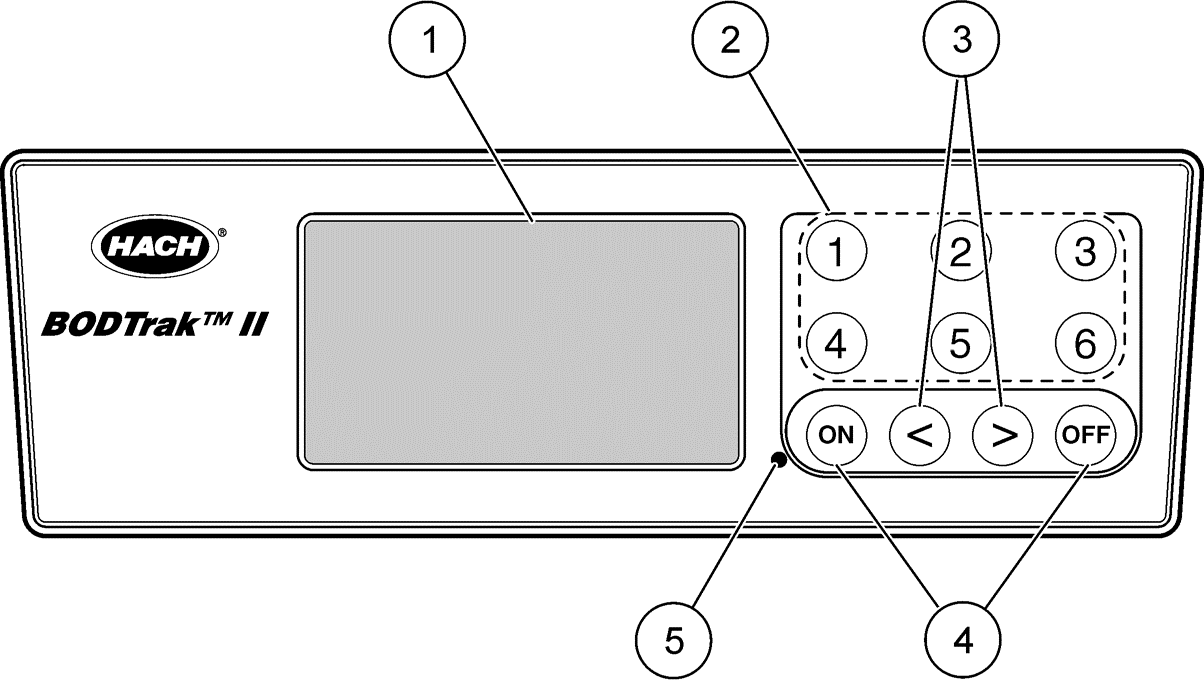

图 2 操作控制

1	显示屏	4	ON （开）/OFF （关）键1
2	信道选择键	5	电源指示灯
3	箭头键	5	电源指示灯

1 ON （开）/OFF （关）键启动和停止测试。它们不控制仪器通电或断电。

信道选择键
按相关信道选择键，以显示 6 只样品瓶中相应瓶的数据。
信道选择键也用于在仪器设置菜单中选择要编辑的参数（表 3）。

表 3 信道键设置参数

信道	参数
1	年 (0-99)
2	月 (1-12)
3	日 (1-31)
4	小时 (0-24)
5	分钟 (0-59)
6	测试时间长度（5 天、7 天或 10 天）

箭头键
显示屏显示图表，竖轴为 BOD 值，横轴为天数。按左右箭头键沿BOD曲线移动光标，以显示所选数据点的近似坐标（时间、BOD）。
显示屏右下方显示数据点的时间间隔和 BOD 值。光标在信道显示屏上自动定位于最近采集的数据点。
同时按住两个箭头键,进入仪器设置菜单。箭头键还用来更改时间、日期、测试时间长度和范围。
ON （开）键
在信道显示屏上按 ON（开）键，进入范围选择菜单。然后按住ON（开）键开始测试所选信道。
OFF （关）键
当测试处于 DELAY（延迟）或RUN（运行）模式时，按住OFF（关）键手动结束测试。仪器将显示 END（结束）。OFF（关）键也可用于退出仪器设置菜单或范围选择菜单。退出前将保存所有更改。
样品瓶连接
每只样品瓶位置/ 信道都配有一根合适的管子，标有号码，带塑料管套。样品瓶位置标号为 1至6，1 号位于基座后方左下角。使用信道选择键作为向导。
设置时钟
设置时钟前所有信道必须显示为 END（结束）或 CLEAR （清除）。同时按住两个箭头键，直至显示仪器设置菜单。按适当的信道键选择要调整的时钟参数。使用箭头键编辑所选参数。以相同的方法调整各个参数。所有时间调整完毕后，按 OFF （关）键保存，并返回数据显示屏。京工经销的水质检测仪还有电导率测定仪，浊度测定仪，PH计等。欢迎垂询！
RS232 接口
所有 RS232 连接通过串行 I/O 端口完成。将计算机接口线的9 引脚 D 接头连接至仪器的串行 I/O 端口。将接口线另一端连接至计算机串行 I/O 端口（COM 1 或 COM 2）。
BODTrak™ II 仪器就具备了数据通讯设备 (DCE) 的功能。BODTrak™ II 运行时波特率为 9600，8 个数据位，无奇偶校验，一个停止位。如果仪器不能以 9600 波特率连续接收数据，则计算机或打印机接受的数据不完整。
操作

在 “连接到窗口”中，使用下拉菜单选择与 BODTrak™ II 仪器连接的 COM 口。单击 OK （确定）。
配置 COM 端口属性：BPS = 9600，数据位 = 8，奇偶校验 = 无，停止位 = 1，流量控制 = 无。

单击 OK （确定）。此时将显示连接指示器。
选择 TRANSFER （传输）、CAPTURE TEXT （捕获文本）。
在 “捕获文本”窗口中，单击 BROWSE （浏览），选择指定的保存位置。给文件命名，并单击 SAVE （保存）。
在 “捕获文本”窗口中，单击 START （开始）。
BODTrak™ II 接通电源。按相应的信道键，下载数据。
在 “超级终端”窗口下键入 GA，然后按 ENTER （输入）。屏幕停止添加新数据时传输完成。
选择 TRANSFER （传输）、CAPTURE TEXT （捕获文本）、STOP （停止）。
选择 CALL （呼叫）、DISCONNECT （断开）。此时将显示已断开连接的指示器。
选择 FILE （文件）、EXIT （退出），结束超级终端会话。
单击 YES （是）保存会话和所有仪器 / 端口配置设置。

导入数据
从捕获的文本文件中导入数据：

打开新的或已存在的电子表格。选择 DATA （数据）、IMPORT EXTERNAL DATA （导入外部数据）、IMPORT DATA （导入数据）。
选择在超级终端中捕获的文本文件。单击 IMPORT （导入）。
在 “文本导入”向导中，选择 Delimited （分隔）文件类型和电子表格中的起始行，然后选择 Windows (ANSI) 作为文件来源。单击 NEXT （下一步）。
检查空格分隔符，将一连串分隔符视为一个复选框。单击 NEXT （下一步）。
选择 “常规”作为列数据格式，然后单击 FINISH （完成）。
在 “导入数据”窗口中，选择退出电子表格。选择起始单元格，然后单击 OK（确定）。数据将显示在电子表格中。

选择 File （文件）、Save As （另存为），以保存电子表格。与超级终端或 BODTrak™ II 相连时，无法编辑或格式化电子表格数据。

数据格式
将结果数组下载到超级终端时，将连续发送所有测试数据。无法停止或暂停数据流。
图 3 说明了下载数据的信道编号、开始日期、开始时间以及格式。后面是 BOD 值，以 mg/L 为单位。本示例只显示至多 360 个等距离数据点中第一个数据点。每行以回车和换行键结束。出现 “测试运行结束”和美元符号 ($) 消息时，数据流结束。
