匹磁在线浊度测定仪TU7685使用手册

时间：2020-09-11 03:51 点击次数：521

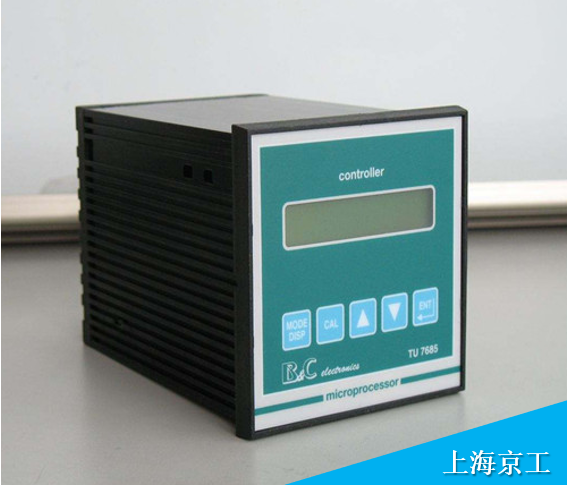

TU7685 is a microprocessor based digital controller for measurement of suspended solids. The instrument is provided with two ON/OFF outputs and a separate alarm output. There is also an analog output (4-20 mA) for connection to a recorder. The instrument is designed to operate together with a separate immersion probe.The measurement method is nephelometric with IR light.
通过对该浊度测控系统运行程序指令进行即时设定，可以改变传感器的测量状态，配套不同的传感器，从而使该系统既可以用于低浊度测量，也可以用于高浊度测量。因此，该浊度测控系统具有使用方便、灵活、经济的特点。

每套标准配置的浊度监控仪组件：

TU7685监控仪	一台
TU810传感器	一个
TU910进水组件：包括恒流器一个、黑胶管5米、备用接头1/4”螺纹一个、挂墙夹（安装孔φ8mm）	一个
SZ9481带7芯接头电缆	10米

三、尺寸：（见图1、图2）

TU7685监控仪尺寸：96×96×155mm

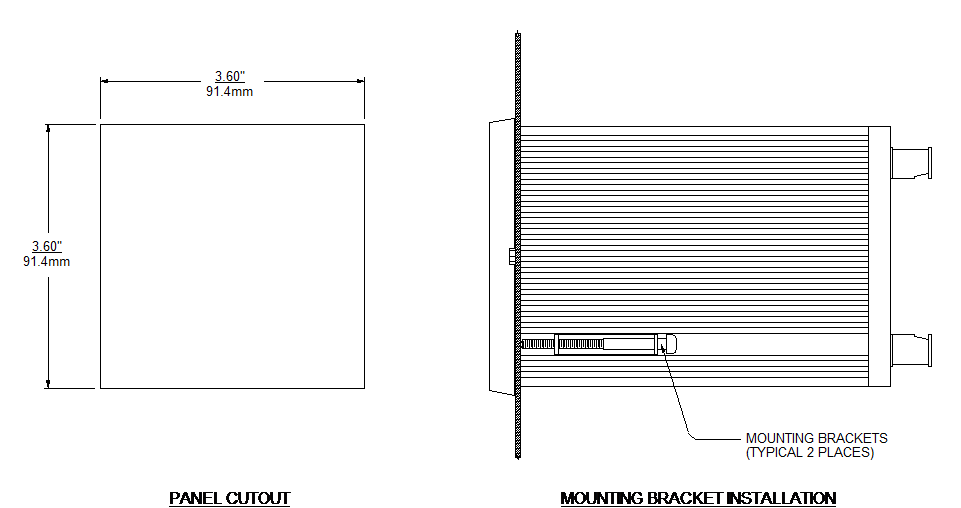

TU7685安装孔尺寸：91.5×91.5mm

TU910恒流器尺寸：φ80×190mm
TU910挂墙卡夹安装孔：单孔φ8mm

（图1：监控仪外形尺寸图）

（图二、恒流器尺寸图）

测量原理：采用红外光散射测浊法
测量范围：两档四个范围（单位：NTU、mg、ppm）

一档：4/400NTU；范围：0-4NTU、0-400NTU
二档：40/4000NTU；范围：0-40NTU、0-4000NTU
注意：该设置在主态菜单中设定（configuration）
安装：（见图3、图4、图5）

1、TU7685安装：TU7685为盘装式安装，安装于仪表柜上，如果挂墙安装，必须配仪表盒。
2、TU910安装：TU910用挂墙夹卡夹，挂在墙上或安装板上。

在水样浊度小于40NTU情况下，应水平安装，TU910的进水口朝下，出水口朝上，TU910进水管与出水管采用配置的黑色胶管，以防外界光源的影响。
水样浊度大于40NTU情况下，TU910可以垂直安装，也可以水平安装。

3、TU810安装：松开TU910顶端螺帽，拿出凸形压紧件，将凸形压紧件从TU810 7芯接头端稍用力向下推，直到完全吻合，然后将带凸形压紧件的TU810放入恒流器中，用手拧紧螺帽，将带TU810的恒流器（TU910）放入挂墙卡夹中。
4、电气连接：

电源连接，匹磁TU7685电源采用220V/50Hz，TU7685背面的接线端子与电源连接编号如下：

端子号	电源线
1	零线
3	火线
4	地线

注意：1、在通电前一定要确认接线正确，错误的接线可能导致仪表损坏
2、取电不能从大功率设备的旁路
3、电源线与信号线分开

TU810连接：将 SZ9481七芯电缆的接头推进TU810的接头，将紧固头拧紧，然后将SZ9481七芯电缆与TU7685所对应的端子编号接好。

电缆线编号	TU7685背面端子编号	说明
0	23	屏蔽线
1	22	高浊度信号线
2	25	低浊度信号线
3	24	自诊断信号线
4	19	LED红外光源控制线
5	21	零位线
6	18	+12V电压线
7	17	-12V电压线

注意：不要在中间切断电缆，需延长电缆接线，请用高绝缘的接线盒连接。
C、4-20mA模拟信号连接（用于记录仪、加药泵或PLC、微机、转发器）

输出信号	TU7685端子号
+信号线	14
—信号线	16

D、控制继电器连接
TU7685提供两个SPDT控制继电器，可以用于开关控制加药设备、电动阀、电磁阀、泵等。
A继电器

TU7685端子号	功能说明
6	共用接线点
5	常开接线点
7	常闭接线点

B、继电器

TU7685端子号	功能说明
9	共用接线点
8	常开接线点
10	常闭接线点

E、警报继电器C
TU7685内置一个SPST警报继电器C，用于激活高/低报警器。
C继电器

TU7685端子号	功能说明
12	共用接线点
11	常开接线点

F、自动清洗继电器D
TU7685内置一个SPST继电器，该继电器可以用于控制配备有自动清洗系统的传感器进行定时清洗。

TU7685端子号	功能说明
12	共用接线点
13	常开接线点

说明：一般情况下，该继电器不须使用
注意：以上是TU7685所配置的功能的接线标示，并不意味用户需要按上述标示全部连线；用户应该根据自己使用的实际要求，选择必须的接线。
维护
该浊度测定仪控系统在使用过程中，需定期对TU810传感器表面以及TU910内表面进行清洁，清洁周期根据使用条件，每3-6个月清洁一次。清洁时，关闭电源，拆开TU810与TU910，然后用柔软的过滤纸轻擦传感器表面及恒流器内表面，然后用清水冲干净即可。
注意：清洁时，注意不要割花传感器表面。
