匹磁在线余氯测定仪CL7685操作手册

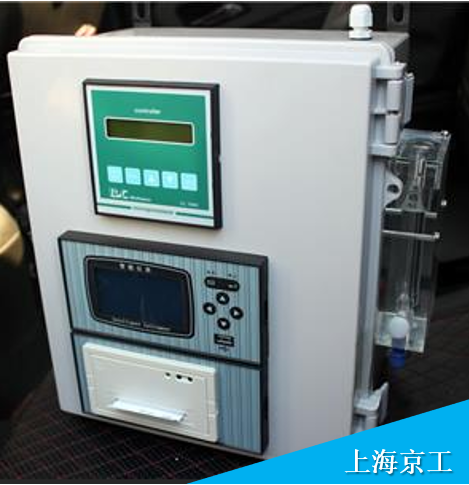

外形描述
本仪表为盘装或面板安装形式。
外壳外阳极氧化后的 DIN 43700 标准铝质外壳，面板为PC 薄膜面板覆盖的耐冲击、耐腐蚀的铝质面板。
本仪表可以随机提供一个全透明的保护面罩/防水门 SZ 7601，可使仪表具有防潮和防腐的功能。
电源和信号的接线均可通过仪表背面的两个可拆装的接线端子排实现，这将更方便了用户接线，安装和对传感器和相关设备进行日常维护。
仪表包装盒内附带有仪表面板安装必须的安装卡。
测量范围：
提供手动和自动温度补偿，温度值可在LCD 显示屏上显示； 匹磁在线CL7685余氯测定仪能自动识别温度探头的缺损，并自动切换到手动操作模式。
本仪表提供 0/1.999 或 0/19.99 ppm 两种测量范围供选择，当选择量程为 0/1.999 ppm 时，仪表具有量程自动切换功能，自动量程切换功能允许用户在低量程范围内，使用高浓度的标准溶液标定本仪表。
电流输出
用户可任意选择 0/20mA 或 4/20mA 隔离输出信号，以及对应的电流输出范围，提供与计算机或数据记录器的接口；
如果选择为大量程，则对应为 0~20.00 ppm 间任意值；
如果选择为小量程，则对应为 0~2.000 ppm 间的任意值.
控制继电器
本仪表内置 2 个 SPDT 控制继电器；
这些继电器可用于多种用途，每个继电器功能均可由操作者自行设定；
继电器功能通常可设定为以下 3 种功能：开/关，脉冲宽度调制，脉冲频率调制；
开关功能用于取样控制和报警功能，买个控制继电器均能设定报警位置，上下限，滞后或死区，延迟时间等参数；
采用比例操作方式进行更精确的控制，每个控制继电器可调整设定点位置、上下限功能、比例大小、频率或调制宽度（PID 功能）；
仪表可显示每个继电器地当前设置和当前状态。
报警继电器
本仪表内置有 SPST 继电器用作报警继电器 ；
此继电器可用于警告可能发生的指示操作问题的各种情况。
继电器将在高或低浓度条件下启动，或在控制继电器失效时启动，以保持正确的控制。
本继电器可设定用于正常或故障安全操作控制。
软件 R：2.4x 及以上版本，还提供了可选择的连续/闪烁报警和可选择闪烁频率的附加功能。
清洗功能
仪表内置一个 SPST 继电器用于自动清洗控制；
可通过手动控制本继电器进行清洗操作试验；
操作者可更改清洗频率。
操作模式
本仪表提供 3 种可编程操作模式
自动操作 (AUTO):
自动模式为本仪表的默认模式。
测量模式 (MEAS.):
在测量模式时，只能显示被测浓度，同时模拟输出功能正常工作，但是控制继电器将失效;； 在继电器没有用于报警或控制状态时，可设置为本操作模式;；
本操作模式通常适用于消毒装置的启动或人工手动控制操作。
模拟操作模式 (SIM.):
本操作模式下，仪表用户可以通过 UP/DOWM 按键手动调整修改显示值； 仪表保持设定点、报警和模拟输出参数不变，以便对工厂进行测试；
仪表不能显示测量单位(ppm)，且不允许进行参数的设定；
显示屏上将显示"SIM"，指示仪表当前的运行模式（非测量模式）。
校验模式
仪表可设定为：
即时校验--立即对灵敏度的校准或延迟校验--推迟对灵敏度的校准两种模式。
自动或手动零校准




安装步骤：
机械安装
控制器可以安装在被监测区域附近，也可以位于控制区域的一段距离之外。
外壳是为安装面板而设计的。
它应安装固定在坚硬的面板上，保护其不受机械损坏、和过多的湿气和腐蚀性烟雾的影响。 探头上的电缆必须受到护套的保护，且不得安装在电力电缆附近；
电缆必须避免使用接头，或使用高绝缘接线端子盒。
在安装“在线”电极时，建议遵循传感器制造商安装手册要求。
电气安装
控制器的所有电气连接都是在位于背板的可拆端子排上进行的。(见 Fig. 2)
所有供电和输出信号连接在 13 口端子排上，全部输入信号连接在 12 口端子排。
连接电源：
-     接地至端子  4;
-     如果电源电压为110 Vac，则将交流电源连接到 1-2 号端子。;
-     如果电源电压为220 Vac，则将交流电源连接到 1-3 号端子。;
-     单特殊订货选项091.404 时，连接电源 24 Vac 到 1-3 端子
电极接线：
-     传感器电缆是整个测量系统的关键部分；
-     务必只能使用传感器自带的原始电缆；
-     避免电缆有断头或自行延长电缆。
-     将白线(计数电极)连接到标记为 EL 的 17 号端子；
-     将黑线(测量电极)连接到标记为 IN 的 18 号端子上；
-     将屏蔽(参考电极)连接到标记为 R 的 19 号端子。
连接报警器、泵、阀门
定点 SA 和设定点 SB 的输出触点在对应的端子排上，由两个标记有 A 和 B 相对应的两组独立 SPDT 控制继电器组成。.
报警控制对应的输出连接由标识为 C 的 SPST 报警继电器控制。
自动清洗的输出控制由对应于标识为 D 的 SPST 自动清洗继电器控制。
如何校准：
ELECTRICAL CALIBRATION/电校准
如果余氯测定仪出现问题，可以使用传感器模拟器来确定电子单元是否正常工作。
将仪表重置为实验室校准（如参数校准部分所述，按下 up+down+enter 键），并遵循以下步骤：
-     传感器模拟器连接到端子排 18-25（例如： B&C Electronics 模拟器 OD 105.1）
-     模拟值 0nA，并在显示器上读取 0.0ppm 的值；
-     模拟数值 2000 nA，并在显示器上读取值 1.00ppm。
-   如果不显示这些值，则须将该仪表返回到工厂设定值。
ensitivity calibration/灵敏度校准
在灵敏度校准之前，一定要检查读数的零点、合适的流量和稳定度。
从流程槽的出水或取样口收集样品，进行实验室分析，以确定氯(ClO2/O3)浓度(DPD 法)。  遵循校准部分中描述的灵敏度校准程序。
在开始校准之前，用滤纸或类似的方法清洗传感器的铂环。
