ph在线分析仪怎么接线

PH在线检测仪的变送器一般建议安装在测量现场。如现场不具备安装条件或需要安装在其他位置，应保证PH在线分析仪的电极线长度不超过30米（电极线越长则信号衰减越大）。在选购PH在线分析仪时应了解所需电极线的长度，不建议用户自行剪短接线，容易使测量结果产生极大偏差。



为防止非使用人员之不当操作，在进入参数设定模式与校正模式时，皆采组合键操作， 并可启用密码保护，各键功能说明如下：
SETUP键：于参数设定模式时，按本键回到上一层参数设定选项/动作，连续按本键返回测量模式。
CAL键：于校正模式时，按本键回到上一层校正设定选项/动作，连续按本键返回测量模式。
MODE键：1.于参数设定模式及校正模式下为向左选择项目或切换页面。
                  2.在调整数值时，本键为向上调整数字大小。

向右方向箭头：1.于参数设定模式及校正模式下为向右选择项目或切换页面。
                          2.在调整数值时，本键为向下调整数字大小。
ENTER键 ：确认先前的操作程序或设定为正确，按本键确认并进入下一程序或设定。

LED 指示灯
ACT：为清洗控制继电器(Clean)、加药控制继电器(Relay 1、Relay 2)动作指示灯。
B.L.：光敏传感器，于自动背光模式时随环境亮度自动控制背光之启动或关闭。

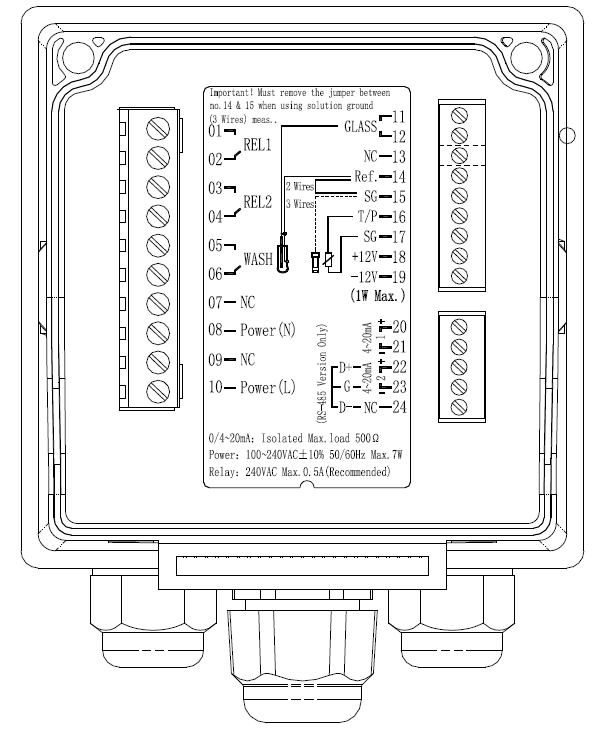

背板接线图

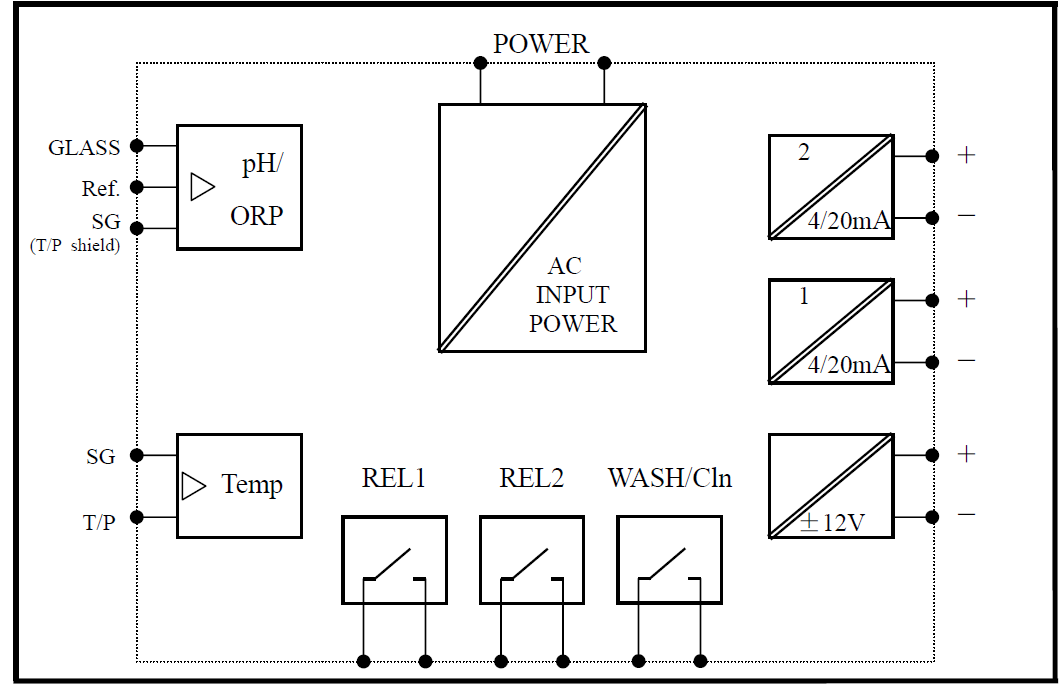

背板接点功能图

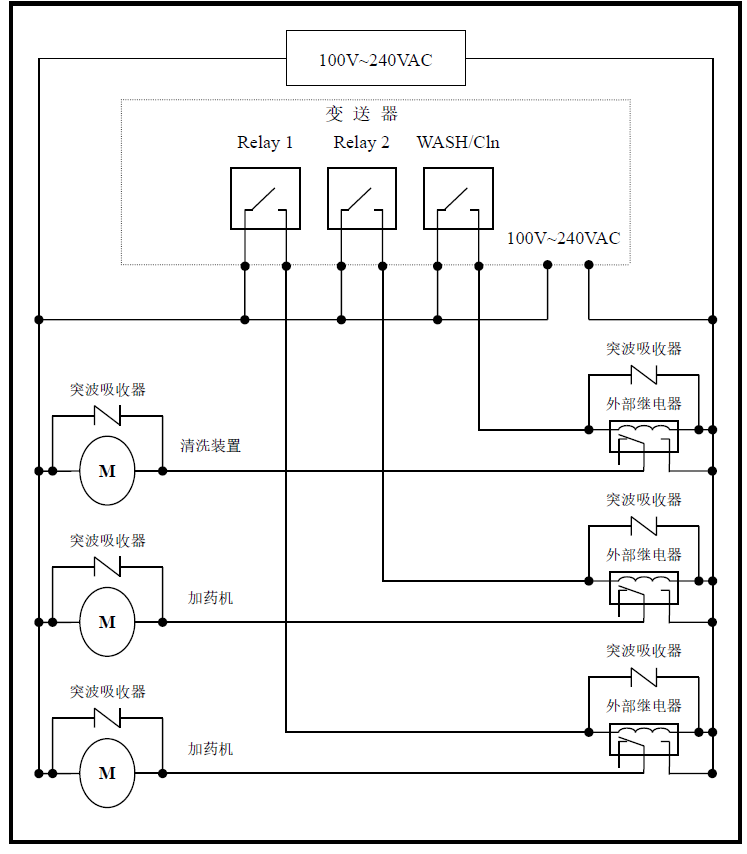

电气配线参考图

注：变送器内装微型继电器，需要技术人员才能维修更换，建议使用时外接大功率继电器来驱动接口设备。
