匹磁OD7685在线监测溶氧仪安装方法

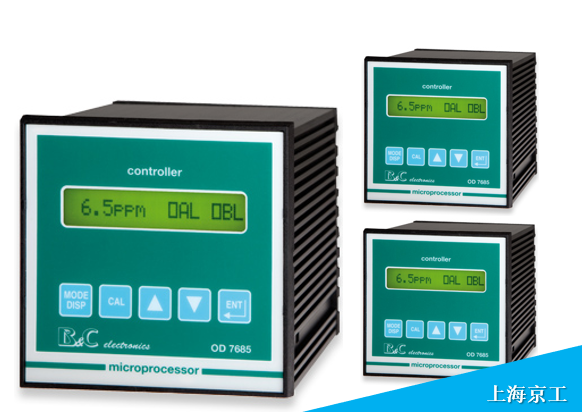

OD7685是一款微机型的在线水中溶解氧监控仪。本仪表外壳为仪表板安装而设计。该仪表采用国际通行的DIN43700标准外壳，其材质为经防腐处理的铝材，面板采用聚氨脂面膜。该仪表提供全透明防溅保护面板SZ7601，安装在仪表的前面板上，用于防潮，防腐，防溅。
电源和信号电缆的连接通过仪表背部的可拔插式接线端子排实现。传感器和其它装置的安装、布线以及一般维护比较容易。仪表的固定用随机附带的2个固定件，安装在仪表的两侧。

匹磁溶氧仪OD7685附件包括：
1、OD7685监控仪      一台
2、SZ654.1传感器组件：包括SZ654.1电极一支（带5芯5米电缆，内置pt100温度传感器），膜安装工具一个，备用膜一个，电解液一瓶（30ml），密封圈一个，透明胶圈二个；电解液加注器一个。
（或者溶解氧电极OD8325)
3、SZ7101护套接头：一个  材质PP，在线安装1/2外螺纹，潜水安装6外螺纹。
尺寸如下：

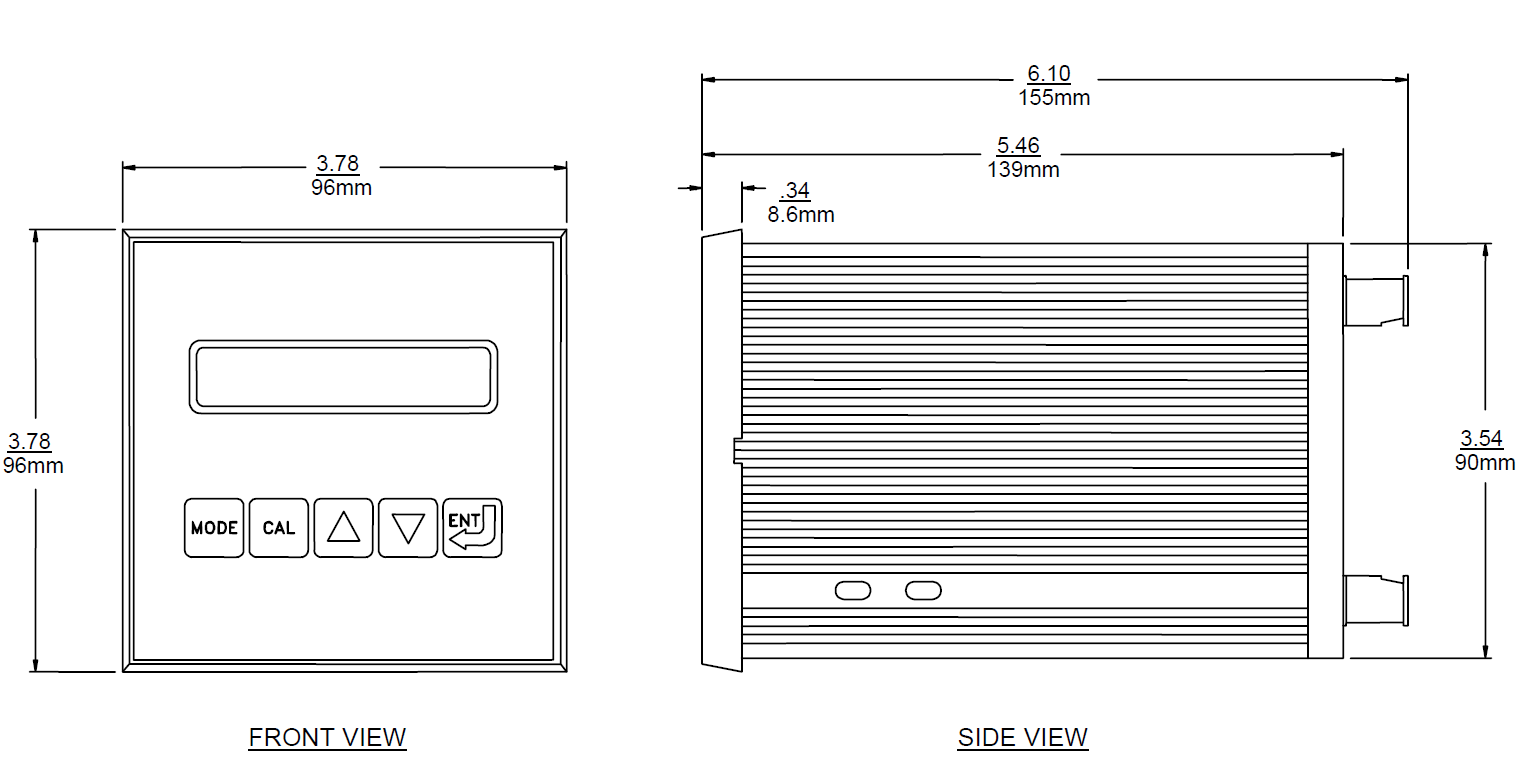

1、OD7685监控仪尺寸：96*96*155mm
      OD7685安装孔尺寸：91.5*91.5mm
2、SZ654.1传感器：直径=12mm，长度L=110mm
3、SZ7101护套接头：长度L=125mm；在线连接：1/2外螺纹；潜水安装连接：6外螺纹

安装方法：
1、OD7685安装：OD7685为盘装式安装，安装于仪表柜上，如果挂墙安装，必须配仪表盒。
2、SZ654.1安装：在线安装在主水管上或潜水式安装于水池中。

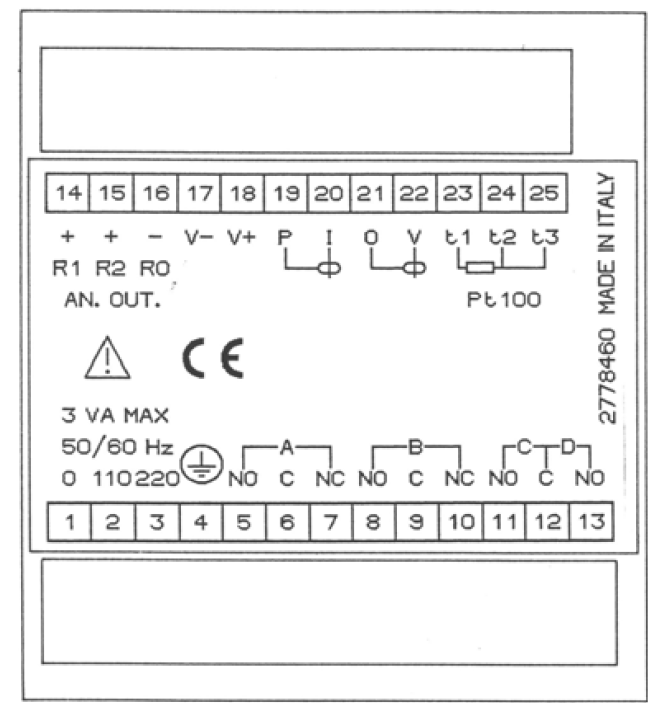

OD 7685接线图

1. 2. 供电 110 V.
1. 3. 供电 220 V.
电源共地
6.     继电器 A常开触点 N.O.
7.     继电器 A常闭触点N.C.
8. 9. 继电器 B - 常开触点 N.O.
9.10.       继电器 B 常闭触点 N.C.
11.12.      继电器 C - 常开触点 N.O. (报警)
12.13.      继电器 D - 常开触点 N.O. (清洗)
第1路电流输出 N1 (+)
第2路电流输出N2 (+)
电流输出公共(-)
17.18.21.22. 智能传感器输入
23.24.25. Pt100输入
极普法电极    电流法电极
输入 Ag (阳极)     21.   输入 Pb (阳极)
输入 Pt (阴极)      22.   输入 Ag (阴极)
外部端子
注意：
1、在通电前一定要确认接线正确，错误的接线可能导致仪表损坏
2、取电不能从大功率设备的旁路
3、电源线与信号线分开
SZ 654.1连接：将SZ654.1传感器的电缆与OD7685背面端子按如下说明连接

控制继电器连接
OD7685提供两个SPDT控制继电器，可以用于开关控制充氧设备、电动阀、电磁阀、泵等。

D自动清洗继电器,OD7685内置一个SPST继电器，该继电器可以用于控制配备有自动清洗系统的传感器进行定时清洗。
说明：一般情况下，该继电器不须使用.上海京工代理的意大利匹磁这个品牌中，畅销的还有在线余氯测定仪CL7685，性能稳定，价格实惠，维修率低，是一款性价比比较高的产品，欢迎垂询！
注意：以上是OD7685所配置的功能的接线标示，并不意味用户需要按上述标示全部连线；用户应该根据自己使用的实际要求，选择必须的接线。
